Name: Door gat 4 Pin 25*25mm OCXO Ondersteuning 10MHz, 100Mz 5~100MHz 5.0V Of 12V ±100ppb Of ±20ppb Voor telecommunicatie
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-9MA0000M5Z04J1A6 OF SJK-9MA0000MAB04J1A6
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	SJK-9MA0000M5Z04J1A6 OF SJK-9MA0000MAB04J1A6
MOQ:	10 stuks
Prijs:	negotiable

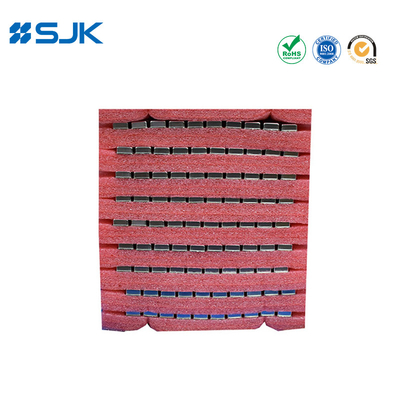

Verpakking:	100 stuks per zak
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Model:

9M serie DIP OCXO

Frequentiebereik:

5~100 MHz

voedingsspanning:

3.3V/5.0V/12V

Frequentietolerantie:

100 ppm

grootte:

25*25*12 mm

Toepassingen:

Basisstation, digitale schakelaar, referentietijdcircuit, enz.

SMD OF ONDERDOMPELING:

Door het gat

Populaire frequentie:

10.000 MHz, 100 MHz

Stabiliteit:

± 0,05 ppm

Werktemperatuurbereik:

-20~+70°C,-40~+85°C

Levering vermogen:

70KKpcs/M

Productbeschrijving

Through-Hole 25*25*12mm OCXO 5~100MHz 5.0V of 12V ±100ppb -30~+70°C Voor referentietijdcircuit

Kenmerken

OCXO (Oven Controlled Crystal Oscillator)

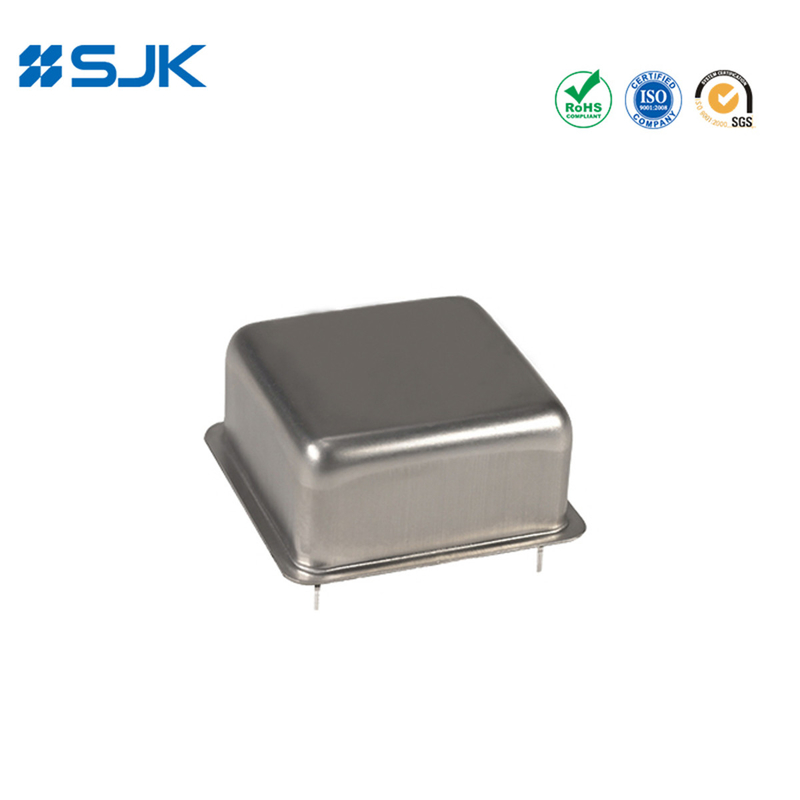

Typische 25,4×25,4×12,7 mm DIP doorgat OCXO

Frequentiebereik van 5 MHz tot 100 MHz

±3ppb frequentiestabiliteit boven -40~+85°C

Stratum 3 (Generaal ± 0,3 ppm inclusief 10 jaar veroudering)

Zeer snel opwarmen en nauwkeurige stabiliteit

Toepassingen: basisstation, digitale schakelaar, testapparatuur, meetapparatuur, SDH, SONET, enz.

RoHS-conform en Pb-vrij

Specificaties

Type		9M serie DIP OCXO
Uitvoertype		LVTTL/sinusgolf
Uitgangsbelasting		15pF, of specificeer
Uitgangsgolfvorm		rechthoekig
Voedingsspanning		3.3V/5.0V	12V
Frequentiebereik		5 tot en met 40 MHz	10 tot en met 100 MHz
Werktemperatuur		-40°C tot +85°C, of specifiek
Frequentiestabiliteit	Frequentietolerantie	± 10 ppm max.
	Versus werktemperatuur	±3ppb~±10ppb
	Versus voedingsspanning	±5ppb Max. (±5 Verandering)
	Versus belasting	±5ppb Max. (±10 Verandering)
	Versus Veroudering	±0,5ppb/dag, ±50ppb/jaar, ±0,3ppm/10 jaar
Voltage Vol (max.) /Voh (min.)		0.1Vcc/0.9Vcc
Werkcyclus		45 tot 55%
Vervalsing		-60 dBc
Warm-up		±10ppb (in 2 minuten @+25, verwezen naar 1 uur)
Energieverbruik (steady state)		1.3W max.
Frequentieaanpassingsgebied		±0,5ppm (+1,65V±1,65V/+2,5V±2,5V/+5V±5)
Fase-geluid @20MHz	@10Hz	-120 dBc/Hz
	@100Hz	-135 dBc/Hz
	@ 1KHz	-145 dBc/Hz
	@10KHz	-150 dBc/Hz
Verpakkingseenheid		100 stuks.

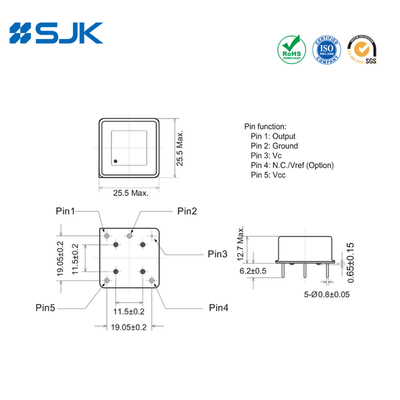

Afmetingen [mm]

Door gat 4 Pin 25*25mm OCXO Ondersteuning 10MHz, 100Mz 5~100MHz 5.0V Of 12V ±100ppb Of ±20ppb Voor telecommunicatie 0

Door gat 4 Pin 25*25mm OCXO Ondersteuning 10MHz, 100Mz 5~100MHz 5.0V Of 12V ±100ppb Of ±20ppb Voor telecommunicatie 1 +86-755-88352869

Door gat 4 Pin 25*25mm OCXO Ondersteuning 10MHz, 100Mz 5~100MHz 5.0V Of 12V ±100ppb Of ±20ppb Voor telecommunicatie 2 Rita@q-crystal.com
