Type	SiT8008 MEMS-oscillator met laag vermogen
Uitvoertype	LVCMOS / HCMOS
Frequentiebereik	1~110MHz
Voedingsspanning	1.8~3.3V
Frequentiestabiliteit	±20 ppm, ±25 ppm, of specificeren
Huidig verbruik	4.5mA max.
Standby-stroom	4.3mA max.
OE uitschakelen stroom	4.2mA max.
Werktemperatuur	-40°C tot +85°C
Werkcyclus	45 tot 55%
Tijdstip van opkomst/val	2.5ns max.
Voltage Vol (max.) / Voh (min.)	10%Vcc / 90%Vcc
Spanning Vil (max.) /Vih (min.)	30%Vcc / 70%Vcc
Input-Pull-up-impedantie	150KΩ Max. (Pin1 Logic High)
Input-Pull-up-impedantie	2MΩ Min. (Pin1 Logic Low)
Starttijd	Maximaal vijf minuten.
Tijd inschakelen/uitzetten	130 ns max.
Hervat tijd	Maximaal vijf minuten.
RMS-periode-jitter	3pS Max.
Peak-to-peak periode jitter	30pS max.
RMS-fasegitter (12KHz~20MHz)	2pS max.
Bergingstemperatuur	-60°C tot +150°C
Verpakkingseenheid	2016: 3000 stuks per rol

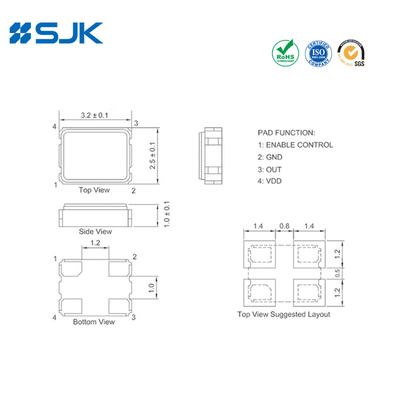

Afmetingen [mm]

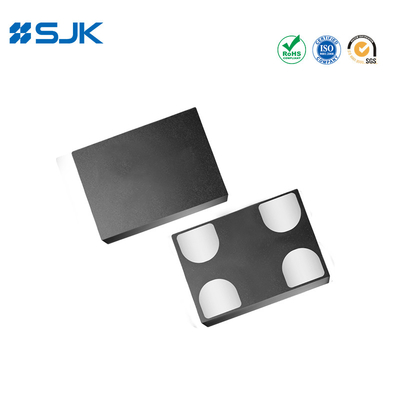

3225 50.000MHz 1.8 - 3.3V MEMS-oscillator met laag vermogen met -40~+85°C ±30ppm 0

3225 50.000MHz 1.8 - 3.3V MEMS-oscillator met laag vermogen met -40~+85°C ±30ppm 1

3225 50.000MHz 1.8 - 3.3V MEMS-oscillator met laag vermogen met -40~+85°C ±30ppm 2 +86-755-88352869

3225 50.000MHz 1.8 - 3.3V MEMS-oscillator met laag vermogen met -40~+85°C ±30ppm 3 Rita@q-crystal.com
