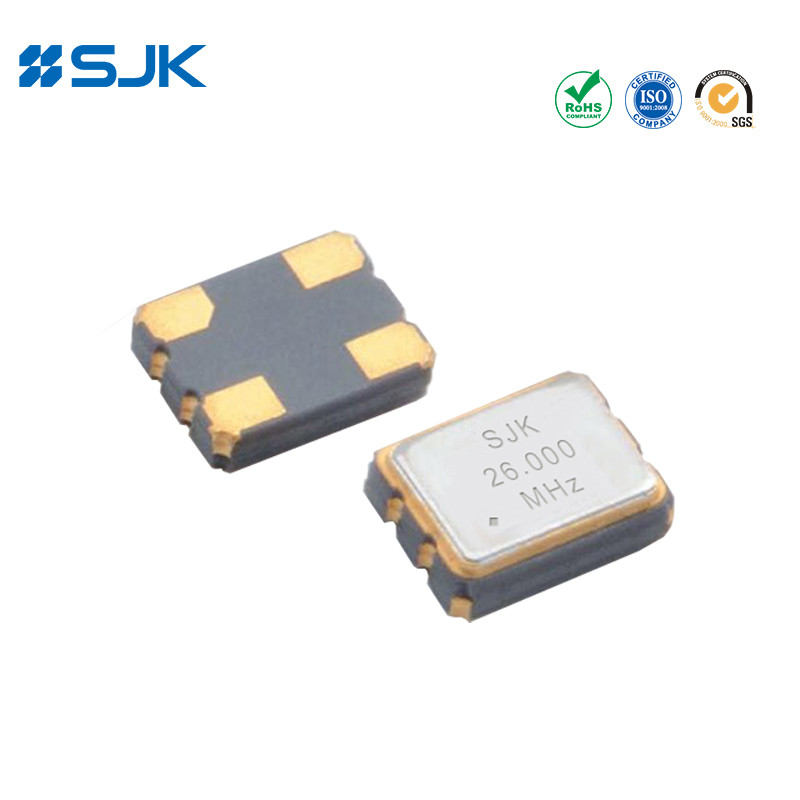

Name: 26MHz 3.3V TCXO 2520 Clipped Sine Wave Output ±0.5ppm -40- 85C Hoogfrequentiestabiliteit
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-7Q26000M3C04K0A6
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	SJK-7Q26000M3C04K0A6
MOQ:	3000 stuks
Prijs:	negotiable
Verpakking:	3Kpcs/rol
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Model:

7Q series SMD TCXO

Frequency range:

26.000MHz

Supply voltage:

3.3V

Output type:

Clipped sine wave

Size:

2.5*2.0*0.85mm

Frequentiestabiliteit:

± 0,5 ppm~± 1,0 ppm

Applications:

GPS, Wireless Communications, Mobile Phone, etc.

Type:

SMD

Pakket:

2520

Pad:

4 pads

Levering vermogen:

70KKpcs/M

Markeren:

Hoogfrequentiestabiliteit TCXO

26MHz TCXO

3.3V TCXO

Productbeschrijving

SMD 2520 TCXO 26MHz 3.3V Clipped Sine Wave Output ±0.5ppm -40~+85°C

Kenmerken

LVCMOS-uitgangslogica, frequentiebereik van 10 MHz tot 60 MHz

2520 maat, 0,80 mm hoog SMD TCXO /VC-TCXO

Werkzaamheden met lage spanning: 1,8 V, 2,5 V, 2,8 V, 3,3 V

Frequentiestabiliteit: ±2ppm~±5ppm

3-toestand functie

Automatische montage en terugvloeiend solderen

Toepassingen: Mobiele telefoon, draadloze communicatie, IoT, GPS, WLAN en meer

RoHS-conform en Pb-vrij

Specificaties

Type		SMD van de 7Q-serie TCXO
Uitvoertype		CMOS-systemen
Uitgangsbelasting		15pF
Voedingsspanning		1.8~3.3V
Frequentiebereik		10~60MHz
Voedingsstroom		10mA max.
Uitvoerniveau		0.1Vcc /0.9Vcc
Frequentiestabiliteit	Tolerantie	± 2,0 ppm Max. (na 2 terugstromen)
	VS Temperatuur	±2 ppm~±5 ppm
	Versus Voerspanning	± 0,2 ppm Max.	± 0,2 ppm Max.
	Versus Veroudering	±1,0 ppm Max./jaar
Werkcyclus		45 tot 55%
Stijging/valtijd		Maximaal acht.
Starttijd		Maximaal vijf minuten.
Werktemperatuur		-40°C tot +85°C, of specificeer
Fase-geluid @26MHz	100 Hz	-110 dBc/Hz
	1 kHz	-130 dBc/Hz
	10 kHz	-145 dBc/Hz
Verpakkingseenheid		3000 stuks per spoel

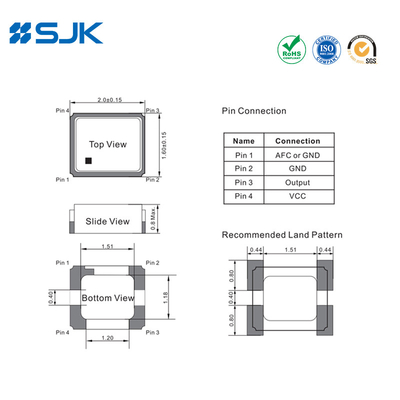

Afmetingen [mm]

26MHz 3.3V TCXO 2520 Clipped Sine Wave Output ±0.5ppm -40- 85C Hoogfrequentiestabiliteit 0

26MHz 3.3V TCXO 2520 Clipped Sine Wave Output ±0.5ppm -40- 85C Hoogfrequentiestabiliteit 1 +86-755-88352869

26MHz 3.3V TCXO 2520 Clipped Sine Wave Output ±0.5ppm -40- 85C Hoogfrequentiestabiliteit 2 Rita@q-crystal.com
