Name: SJK8209 2520 MEMS-oscillator met hoge frequentie 80 tot 220 MHz ±10 tot ±50 ppm Voor telecommunicatie, netwerken
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: De in punt 2 bedoelde vergunningen zijn van toepassing op:
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	De in punt 2 bedoelde vergunningen zijn van toepassing op:
MOQ:	100 stuks
Prijs:	negotiable
Verpakking:	3Kpcs/rol of 1Kpcs/rol
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Model:

SJK8209-serie Hoogfrequente hoogwaardige MEMS-oscillator

Frequentiebereik:

80-220 MHz

Uitvoertype:

LVCMOS/LVTTL-compatibel

Frequentiestabiliteit:

± 10 ppm

Grootte:

2.0x1.62,5x2.03,2x2.55,0x3.2, 7,0x5,0 mm

Toepassingen:

SATA, SAS, Ethernet, 10-Gigabit Ethernet, SONET, PCI Express, video, draadloos

Functie activeren:

- Ja, dat klopt.

Voedingsspanning:

1.8V / 2.5V/2.8V/3.3V

Voedingsstroom:

1.5 μA

Uitgangsbelasting:

15 pF

Pakkettype:

Sot23-5

Werktemperatuurbereik:

-40°C tot +85°C

het verouderen:

± 3 ppm/jaar

Levering vermogen:

8 Kpcs per dag

Markeren:

2520 mems oscillator

mems oscillator 80MHz

mems osc 220 MHz

Productbeschrijving

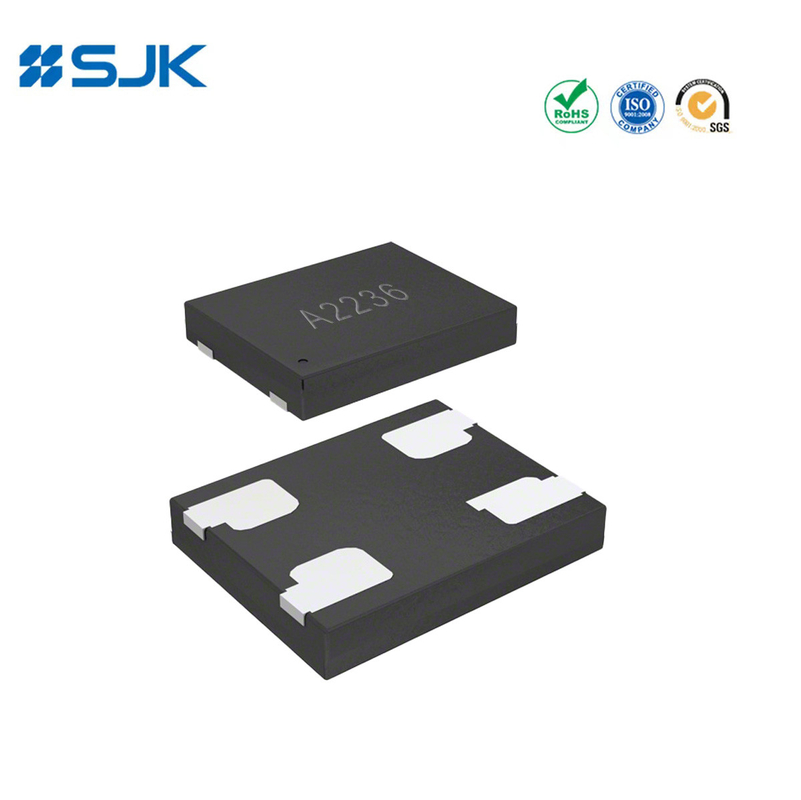

SJK8209 2520 MEMS-oscillator met hoge frequentie 80 tot 220 MHz

Kenmerken

Elke frequentie tussen 80.000001 en 220 MHz met een nauwkeurigheid tot op 6 decimalen

100% pin-to-pin drop-in vervanging van op kwarts gebaseerde oscillatoren

Ultralage fase-jitter: 0,5 ps (12 kHz tot 20 MHz)

Frequentiestabiliteit tot ±10 PPM

Industrieel of uitgebreid commercieel temperatuurbereik

LVCMOS/LVTTL-compatibele output

Standaard 4-pin pakketten: 2,5 x 2.0, 3,2 x 2.5, 5,0 x 3.2, 7,0 x 5,0 mm x mm

Uitstekende siliciumbetrouwbaarheid van 2 FIT of 500 miljoen uur MTBF

Pb-vrij, RoHS- en REACH-conform

Ultra-korte doorlooptijd

Toepassingen

SATA, SAS, Ethernet, 10-Gigabit Ethernet, SONET, PCI Express, video, draadloos

Informatica, opslag, netwerken, telecommunicatie, industriële controle

Specificaties

Type	SJK8209 Hoogfrequente hoogwaardige MEMS-oscillator
Uitvoertype	LVCMOS/LVTTL
Frequentiebereik	80-220 MHz
Voedingsspanning	1.8V,2.5V,2.8V,3.3V
Frequentiestabiliteit	± 10 ppm
Huidig verbruik	36mA max.
Standby-stroom	70mA max.
OE uitschakelen stroom	31mA max.
Werktemperatuur	-40°C tot +85°C
Werkcyclus	45 tot 55%
Tijdstip van opkomst/val	2.0ns Max.
Voltage Vol (max.) / Voh (min.)	10%Vcc / 90%Vcc
Spanning Vil (max.) /Vih (min.)	30%Vcc / 70%Vcc
Input-Pull-up-impedantie	250 KΩ Max. (Pin1 Logic High)
Input-Pull-up-impedantie	2MΩ Min. (Pin1 Logic Low)
Starttijd	Maximaal vijf minuten.
Tijd inschakelen/uitzetten	122ns max.
Hervat tijd	Maximaal vijf minuten.
RMS-periode-jitter	4ps max.
Peak-to-peak periode jitter	Maximaal 30ps.
RMS-fasegitter (12KHz~20MHz)	2s max.
Bergingstemperatuur	-60°C tot +150°C
Verpakkingseenheden	2016 / 2520 / 3225: 3000 stuks per rol 5032 / 7050: 1000 stuks per rol

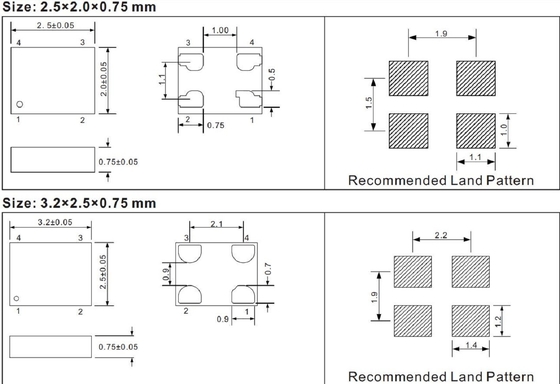

Afmetingen [mm]

SJK8209 2520 MEMS-oscillator met hoge frequentie 80 tot 220 MHz ±10 tot ±50 ppm Voor telecommunicatie, netwerken 0

SJK8209 2520 MEMS-oscillator met hoge frequentie 80 tot 220 MHz ±10 tot ±50 ppm Voor telecommunicatie, netwerken 1

SJK8209 2520 MEMS-oscillator met hoge frequentie 80 tot 220 MHz ±10 tot ±50 ppm Voor telecommunicatie, netwerken 3 +86-755-88352869

SJK8209 2520 MEMS-oscillator met hoge frequentie 80 tot 220 MHz ±10 tot ±50 ppm Voor telecommunicatie, netwerken 4 Rita@q-crystal.com
