Name: MCF 3-pool monolithisch kristalfilter 7050 45MHz met ±15KHz Min/3dB -20~+70°C
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-45MQ15BA6
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	SJK-45MQ15BA6
MOQ:	1000 stuks
Prijs:	negotiable
Verpakking:	1Kpcs per spoel
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Model:

CF-serie 3-pool SMD-filter

Pools:

Nominale Frequentie:

45MHz

Passbandbreedte:

±15KHz min./3dB

Invoegingsverlies:

Maximaal 3 dB.

Grootte:

7.0*5,0*1,3 mm

Toepassingen:

Radiocommunicatie, draadloze telefoons, draadloze communicatie, enz.

Levering vermogen:

70KKpcs/M

Markeren:

MCF monolithisch kristalfilter

3 polen monolithisch kristalfilter

7050 filterkristal 45MHz

Productbeschrijving

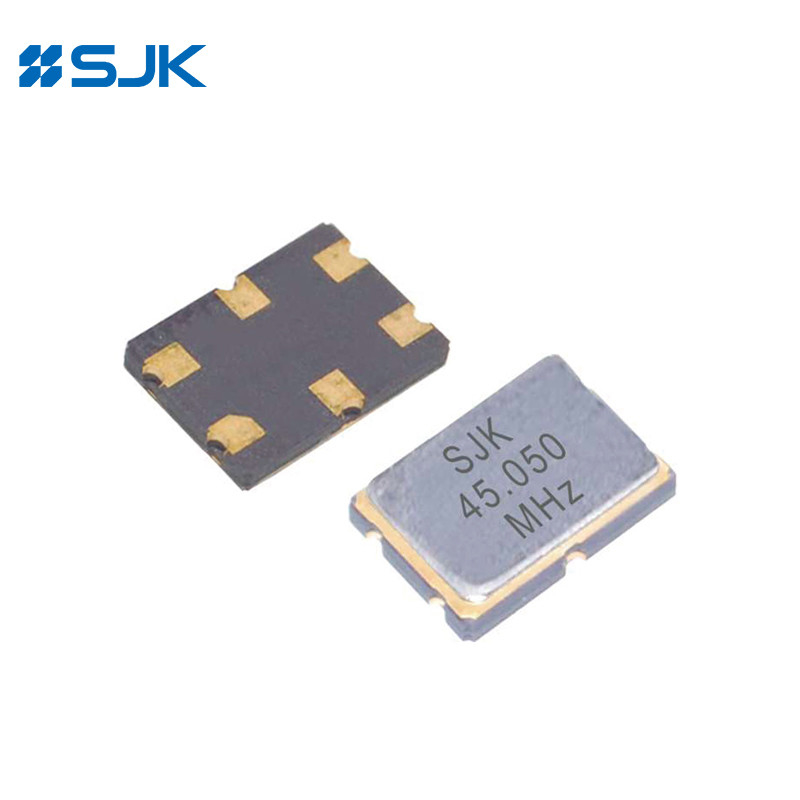

MCF 3-pool kristalfilter 7050 45MHz met ±15KHz Min/3dB -20~+70°C

Kenmerken

Typisch 7,0×5,0×1,3 mm, lichtgewicht en miniatuur SMD monolithisch kristalfilter

3 polenfunctie in één verpakking

Uitstekende gegarandeerde demping

Uitstekende schok- en trillingsbestendigheid

Automatische montage en terugvloeiend solderen

Toepassingen: radiocommunicatie, mobiele communicatie, draadloze telefoons, cellulaire, draadloze communicatie, enz.

RoHS-conform / Pb-vrij

Specificaties

Type	CF-serie 3-pool SMD monolithisch filter
Nominale frequentie	45.000MHz
Pools	3
Overtone Orde	Fundamenteel
Passbandbreedte	±15KHz min./3dB
Stop bandbreedte	±50KHz min./20dB
Ripple	1 dB max.
Invoegingsverlies	4.0 dB max.
Gegarandeerde afname	80 dB min.
Beëindiging van de impedantie	600Ω//2pF
Werktemperatuur	-20°C tot +70°C, of specificeer
Verpakkingseenheid	1000 stuks per rol

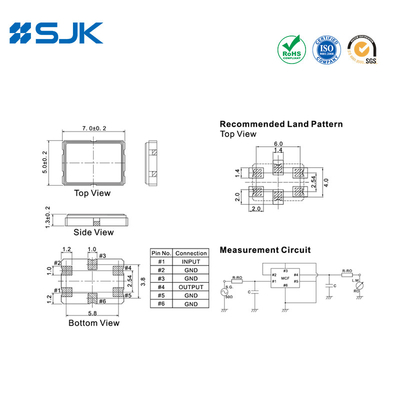

Afmetingen [mm]

MCF 3-pool monolithisch kristalfilter 7050 45MHz met ±15KHz Min/3dB -20~+70°C 0

MCF 3-pool monolithisch kristalfilter 7050 45MHz met ±15KHz Min/3dB -20~+70°C 1 +86-755-88352869

MCF 3-pool monolithisch kristalfilter 7050 45MHz met ±15KHz Min/3dB -20~+70°C 2 Rita@q-crystal.com
