Name: SMD 4 Pads 3225 Low Power MEMS Oscillator 14.7456MHz 1.62-3.63V, -20~+70°C ±20ppm
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK8008BI-23-JJA-50.000000D
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	SJK8008BI-23-JJA-50.000000D
MOQ:	1
Prijs:	negotiable
Verpakking:	3Kpcs/rol
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Model:

MEMS-oscillator met laag vermogen van de serie SJK8008

Frequentiebereik:

1~110MHz

Uitvoertype:

LVCMOS / HCMOS

Voedingsspanning:

1.8~3.3V

Frequentiestabiliteit:

±20 ppm, ±25 ppm, ±50 ppm

Grootte:

3.2*2,5 mm

Toepassingen:

Ethernet, USB, medisch, datacenter, audio, enz.

Pakket:

3225

Materiaal:

silicium

Levering vermogen:

8 Kpcs per dag

Markeren:

SMD 4 Pads mems oscillator

3225 mems oscillator

Mems tcxo 14

Productbeschrijving

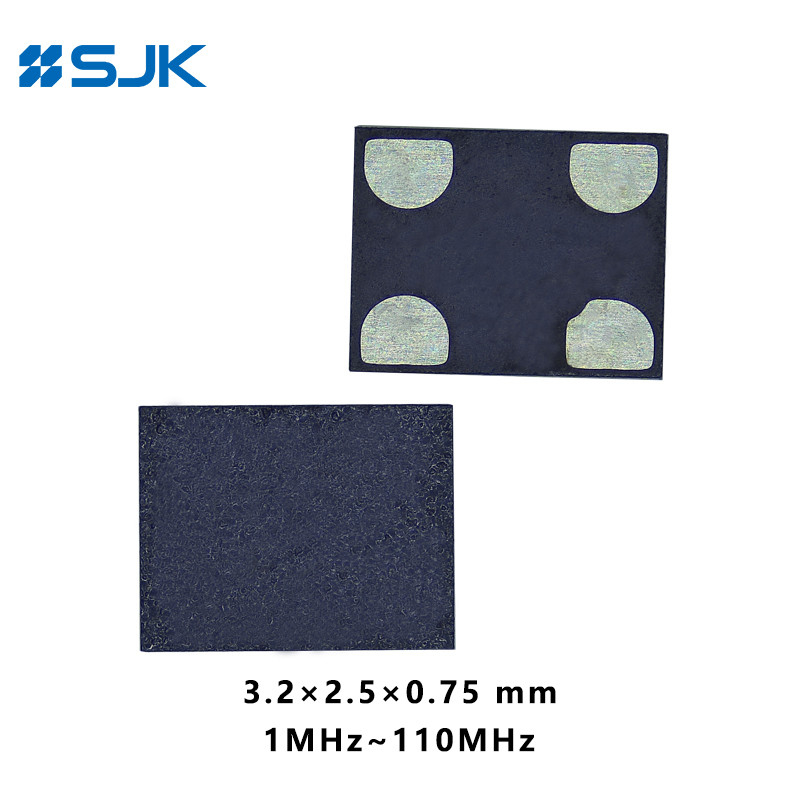

SMD 4 Pads 3225 Low Power MEMS Oscillator 14.7456MHz 1.62-3.63V, -20~+70°C ±20ppm

Kenmerken

Frequentiebereik van 1 MHz tot 110 MHz

Uitstekende frequentiestabiliteit tot ± 20 ppm

Laag stroomverbruik van 3,5 mA bij 1,8 V

Standby-modus voor een langere levensduur van de batterij

Snelle starttijd van 5 ms

LVCMOS / HCMOS-uitgangstype

Grootte 2.0 x 1.6

Automatische montage en terugvloeiend solderen

Toepassingen: DSC, Ethernet, USB, SATA, IP Cam, Medische elektronica, Audio & Video, Datacenter, enz.

RoHS-conform / Pb-vrij

Specificaties

Type	SiT8008 MEMS-oscillator met laag vermogen
Uitvoertype	LVCMOS / HCMOS
Frequentiebereik	1~110MHz
Voedingsspanning	1.8~3.3V
Frequentiestabiliteit	±20 ppm, ±25 ppm, of nader specificeren
Huidig verbruik	4.5mA max.
Standby-stroom	4.3mA max.
OE uitschakelen stroom	4.2mA max.
Werktemperatuur	-40°C tot +85°C
Werkcyclus	45 tot 55%
Tijdstip van opkomst/val	2.5ns max.
Voltage Vol (max.) / Voh (min.)	10%Vcc / 90%Vcc
Spanning Vil (max.) /Vih (min.)	30%Vcc / 70%Vcc
Input-Pull-up-impedantie	150KΩ Max. (Pin1 Logic High)
Input-Pull-up-impedantie	2MΩ Min. (Pin1 Logic Low)
Starttijd	Maximaal vijf minuten.
Tijd inschakelen/uitzetten	130 ns max.
Hervat tijd	Maximaal vijf minuten.
RMS-periode-jitter	3pS max.
Peak-to-peak periode jitter	30pS max.
RMS-fasegitter (12KHz~20MHz)	2pS max.
Bergingstemperatuur	-60°C tot +150°C
Verpakkingseenheid	2016: 3000 stuks per rol

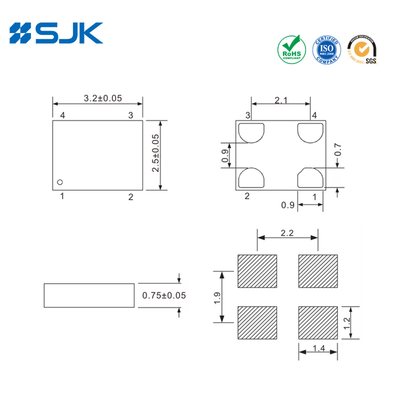

Afmetingen [mm]

SMD 4 Pads 3225 Low Power MEMS Oscillator 14.7456MHz 1.62-3.63V, -20~+70°C ±20ppm 0

SMD 4 Pads 3225 Low Power MEMS Oscillator 14.7456MHz 1.62-3.63V, -20~+70°C ±20ppm 1

SMD 4 Pads 3225 Low Power MEMS Oscillator 14.7456MHz 1.62-3.63V, -20~+70°C ±20ppm 2 +86-755-88352869

SMD 4 Pads 3225 Low Power MEMS Oscillator 14.7456MHz 1.62-3.63V, -20~+70°C ±20ppm 3 Rita@q-crystal.com
