Type	SiT9365 MEMS
Uitvoertype	HCSL
Frequentiebereik	1~220MHz
Voedingsspanning	2.5V/2.8V/3V/3.3V/2.25~3.62V
Frequentiestabiliteit	±10 ppm~±25 ppm, of specificeren
Werktemperatuur	-40~+85°C, -40~+105°C
Inlaatspanning hoog (VIH)	70% Vdd
Inlaatspanning laag (VIL)	30% Vdd
Input-Pull-up-impedantie	250KΩ μ Max. (Pin1 Logic High)
Input-Pull-up-impedantie	2MΩ Μmin. (Pin1 Logic Low)
Starttijd	Maximaal 3 seconden.
Hervat tijd	3.8 μs max.
Werkcyclus	45 tot 55%
Huidig verbruik	89 mA max.
OE-afsluitingsstroom	58mA max.
Differentiële uitgangsspanning	450mV max.
Uitgang Ontkoppelingsstroom	1 μA Max.
Standby-stroom	100 μA max.
VOD-grootteverandering	50 mV
Versnellingsspanning	1.375V max.
Verandering van de VOS-magnitude	50mV max.
Tijdstip van opkomst/val	290ps max.
OE-activatie/uitzetten tijd	3.8ns max.
RMS-periode-jitter	1.6pS max.
RMS Period Jitter (willekeurig)	0.32pS max.
Temperatuurbereik voor opslag	-60°C tot +150°C
Verpakkingseenheid	3225: 3000 stuks/rol 5032 / 7050: 1000 stuks per rol

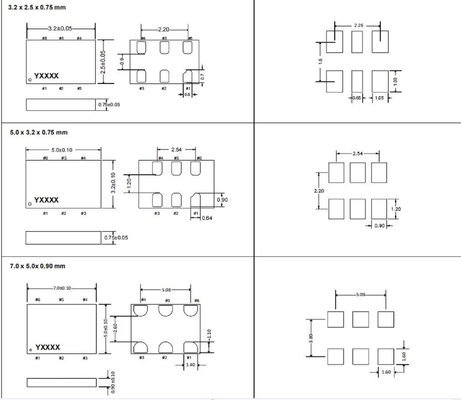

Afmetingen [mm]

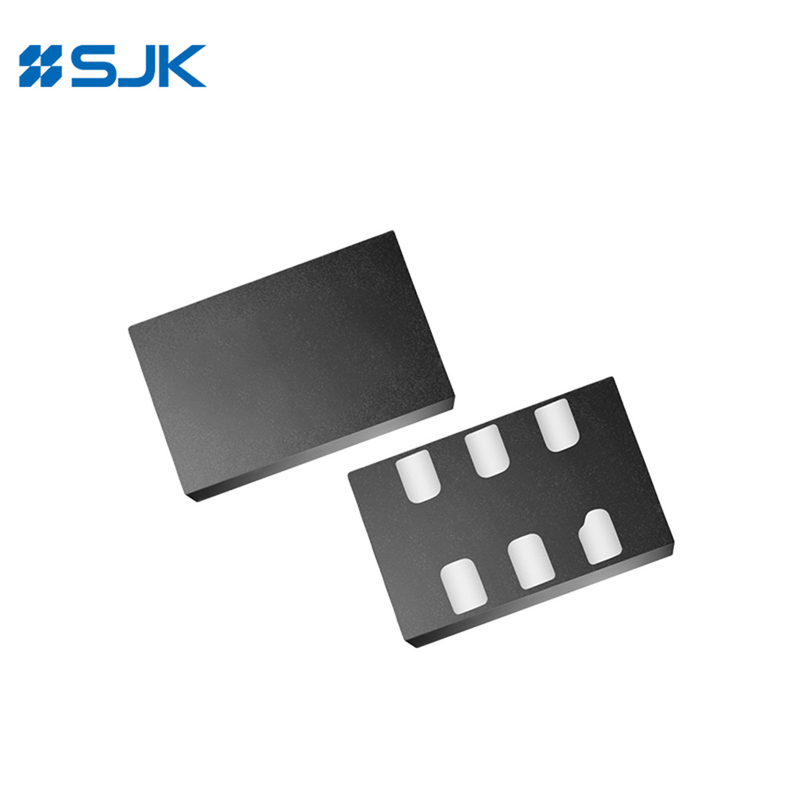

SMD 5032 Low-Jitter MEMS HCSL Differentiële Oscillator Met 6 Pads Ondersteuning 1-220MHz 2.25-3.63V 0

SMD 5032 Low-Jitter MEMS HCSL Differentiële Oscillator Met 6 Pads Ondersteuning 1-220MHz 2.25-3.63V 1

SMD 5032 Low-Jitter MEMS HCSL Differentiële Oscillator Met 6 Pads Ondersteuning 1-220MHz 2.25-3.63V 2 +86-755-88352869

SMD 5032 Low-Jitter MEMS HCSL Differentiële Oscillator Met 6 Pads Ondersteuning 1-220MHz 2.25-3.63V 3 Rita@q-crystal.com
