Name: 3X-serie Through-Hole 20*20 OCXO Hoogfrequentiebereik 5MHz-40MHz Hoge stabiliteit 10ppb Voor telecommunicatie
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: DIP 20*20 OCXO
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	DIP 20*20 OCXO
MOQ:	100 stuks
Prijs:	Negotiate
Verpakking:	1000 stuks per doos
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Artikel 1:

3X serie DIP 20*20 OCXO

Frequentiebereik:

5 MHz tot 40 MHz

Pakketgrootte:

20.6*20,6*11,0 mm

Pakkettype:

Door-gat

Uitvoertype:

HCMOS

Voedingsspanning:

3.3V /5V

Levering vermogen:

30K PCs per maand

Markeren:

ocxo-oscillator 20 x 20

ocxo-oscillator 5MHz

Hoogfrequente oscillator van 40 MHz

Productbeschrijving

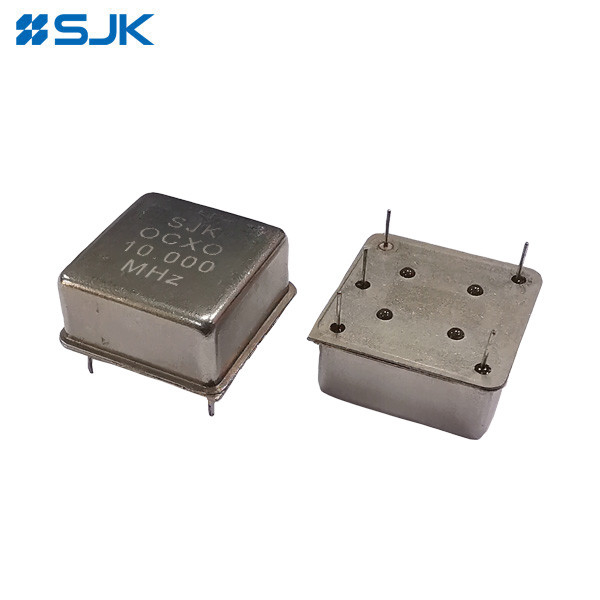

3X-serie doorgat 20*20 OCXO Hoogfrequentiebereik 5MHz-40MHz Hoge stabiliteit 10ppb Voor telecommunicatie

Kenmerken:

Afmetingen 20,6 × 20,6 × 11,0 mm, doorgat geheel metalen dekselpakket
3.3V, 5V voedingsspanningen
SC-Cut kristal
Uitgangstype: HCMOS
Hoogfrequentiebereik: 5MHz~40MHz
±10ppb stabiliteit bij -40°C tot +85°C
Voltagecontrole (elektronische frequentieaansluiting) is beschikbaar
Toepassing voor SDH/SONET, test en instrumentatie, synthesizer, digitale schakelaar, referentietijdcircuit, enz.
RoHS-compliant / Pb-vrij

Elektronische specificaties:

Artikel 1		3X serie DIP 20*20 OCXO
Uitgangsgolfvorm		HCMOS
Frequentiebereik		5 MHz tot 40 MHz
Voedingsspanning		3.3V		5V
Aanvankelijke kalibratie tolerantie		± 500 ppm (maximaal)
		Vcon=+1,65V		Vcon=+2,5V
Tipe gebruikte kristallen snijwerk		SC-Cut Crystal
Frequentiestabiliteit	VS Temperatuur	±10ppb max. boven -30°C tot +70°C
		±10ppb max. boven -30°C tot +70°C
		±10 ppb max. boven -40°C tot +85°C
	Versus Voerspanning	± 10 ppm max. (Vcc±5%)
	Versus opwarmtijd	maximaal 3 minuten binnen ±50ppb van de referentiefrequentie
	Versus Veroudering	±0,5ppb max./na 30 dagen; ±50ppb max./eerste jaar; ±300ppb max. gedurende 10 jaar.
Spanningsregeling aan Pin 1 (EFC)	Frequentieaanpassingsgebied	± 0,5 ppm min, ± 2 ppm max.
	Sturingspanningsgebied	+1,65V±1,65V		+2,5V±2,5V
	Overdrachtsfunctie	Positief: toename van de regelspanning verhoogt de frequentie.
	Invoerimpedantie	100 KΩ min.
	EFC-lineariteit	± 10% max.
Kracht	Energieverspilling (@25°C)	1.3 Watt max. bij stationaire toestand; 800 mA max. bij aansteken
Output	Uitgangslogic High (V)_{Oh, dat is...})	+2,4V min.		+3,5V min.
	Uitgangslogische laag (V)_OL)	+0,5V max.		+0,5V max.
	Werkcyclus	45 tot 55%
	Verzorging	15pF
	Opstijging/valtijd	7nS max. (20% tot 80% van de golfvorm)
	Fase-ruisverschuiving [20MHz](Type.)	10 Hz	100 Hz	1 kHz	10 kHz
		-115 dBc	-135 dBc	-145 dBc	-150 dBc
Werktemperatuur		-20°C tot +70°C, -40°C tot +85°C, of specificeer
Bergingstemperatuur		-55°C tot +125°C
Pakketgrootte (LWH)		20.620,611,0 mm
Verpakkingseenheid		1000 stuks per doos

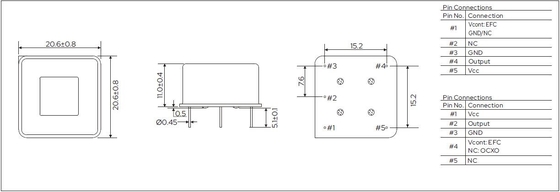

Afmetingen:

3X-serie Through-Hole 20*20 OCXO Hoogfrequentiebereik 5MHz-40MHz Hoge stabiliteit 10ppb Voor telecommunicatie 0
