Name: Hoge stabiliteit Miniatuur 4-Pad SMD Pakket OCXO 1X-serie SMD 9 X 7 Grootte OCXO Voor Synthesizer Digitale Switch
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SMD 9*7 OCXO
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	SMD 9*7 OCXO
MOQ:	1000 stuks
Prijs:	Negotiate
Verpakking:	1000pcs /reel
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Artikel 1:

1X-serie SMD 9*7 OCXO

Frequentie:

10 MHz tot 50 MHz

Pakketgrootte:

9.7*7.5*4.1 mm

Voedingsspanning:

3.3V /5V

Uitvoertype:

HCMOS / gesneden sinus golf

Groen product:

RoHS-conform, Pb-vrij

Levering vermogen:

30K PCs per maand

Markeren:

4 pad ocxo oscillator

ocxo oscillator SMD 9 x 7

Schakelaar ultra laag fase geluid ocxo

Productbeschrijving

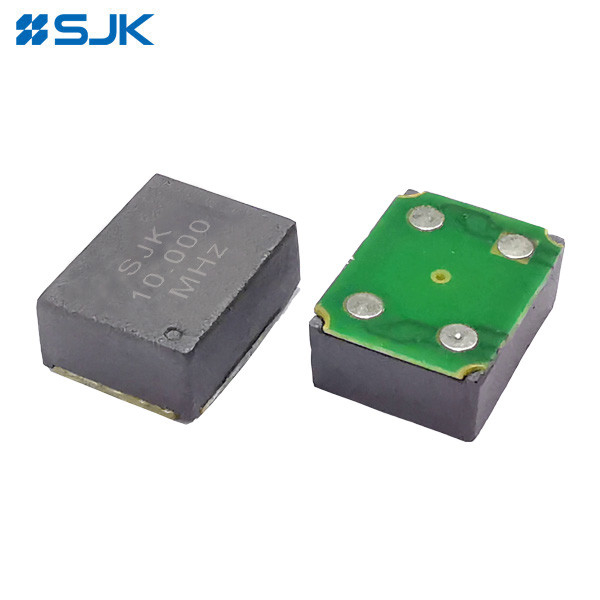

Hoge stabiliteit Miniatuur 4-pad SMD-pakket OCXO 1X-serie SMD 9 * 7 Grootte OCXO voor synthesizer digitale schakelaar

Kenmerken:

Afmetingen 9,7×7,5×4,1 mm, miniatuur 4-pad SMD-pakket
3.3V, 5V voedingsspanningen
Stratum 3
Uitgangstype: gesneden sinusgolf /HCMOS
Hoogfrequentiebereik: 10MHz~50MHz
±20ppb stabiliteit bij -40°C tot +85°C
Voltagecontrole (elektronische frequentieaansluiting) is beschikbaar
Toepassing voor kleine cellen, test- en instrumentatieapparatuur, synthesizer, digitale schakelaar, draagbare telecommunicatieapparatuur, enz.
RoHS-compliant / Pb-vrij

Elektronische specificaties:

Artikel 1		1X-serie SMD 9*7 OCXO
Uitgangsgolfvorm		HCMOS		Gesneden sinusgolf
Frequentiebereik		10 MHz tot 50 MHz		10 MHz tot 50 MHz
Voedingsspanning		3.3V	5V	3.3V	5V
Aanvankelijke kalibratie tolerantie		± 500 ppm (maximaal)		± 500 ppb (maximaal)
		Vcon=+1,65V	Vcon=+2,5V	Vcon=+1,65V	Vcon=+2,5V
Tipe gebruikte kristallen snijwerk		IT-Cut Crystal
Frequentiestabiliteit	VS Temperatuur	±10ppb (max.) boven -30°C tot +70°C
		±20 ppb (max.) boven -40°C tot +85°C
	Versus Voerspanning	± 10 ppm max. (Vcc±5%)
	Versus opwarmtijd	maximaal 5 minuten binnen ±0,1 ppm van de referentiefrequentie
	Versus Veroudering	±3,0ppb max./na 30 dagen; ±600ppb max./eerste jaar; ±3ppm max. gedurende 10 jaar.
	Versus terugstroom	± 1,0 ppm max., 1 reflow en gemeten 24 uur later.
Spanningsregeling aan Pin 1 (EFC)	Frequentieaanpassingsgebied	± 5 ppm min.
	Sturingspanningsgebied	+1,65V±1,65V		+2,5V±2,5V
	Overdrachtsfunctie	Positief: toename van de regelspanning verhoogt de frequentie.
	Invoerimpedantie	100 KΩ min.
	EFC-lineariteit	± 10% max.
Kracht	Energieverspilling (@25°C)	0.4 Watt max. bij stationaire toestand; 350 mA max. bij aanschakeling
Output	Uitgangslogic High (V)_{Oh, dat is...})	+2,4V min.	+4,5V min.	-	-
	Uitgangslogische laag (V)_OL)	+0,4V max.	+0,5V max.	-	-
	Werkcyclus	45 tot 55%		-
	Verzorging	15pF		10KΩ//10pF ± 10%
	Uitgangsspanningsniveau (piek tot piek)	-	-	0.8 Vp-p min.
	Opstijging/valtijd	7nS max. (20% tot 80% van de golfvorm)
	Fase-ruisverschuiving [20MHz](Type.)	10 Hz	100 Hz	1 kHz	10 kHz
		-98 dBc	-126 dBc	-145 dBc	-152 dBc
Werktemperatuur		-20°C tot +70°C, -40°C tot +85°C, of specificeer
Bergingstemperatuur		-55°C tot +125°C
Pakketgrootte (LWH)		9.77.54.1mm
Verpakkingseenheid		1000 stuks per spoel

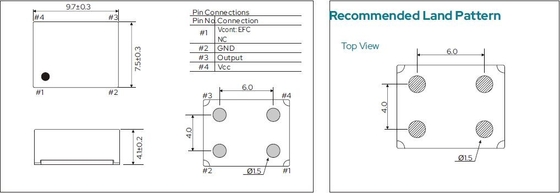

Afmetingen:

Hoge stabiliteit Miniatuur 4-Pad SMD Pakket OCXO 1X-serie SMD 9 X 7 Grootte OCXO Voor Synthesizer Digitale Switch 0
