SJK-6A07289MCZ222ZA6 Kwartskristalresonator 7.289MHz

MOQ:	1000 stuks
Prijs:	negotiable
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Document:

6A-49U.pdf

Pakket:

49U

Frequentie:

7.289MHz

CL:

30pF

Frequentietolerantie bij 25°C:

± 20 ppm

Werktemperatuur:

-20~+70℃

Frequentiestabiliteit:

± 20 ppm

Min. bestelaantal:

1000 stuks

Prijs:

negotiable

Voorraad:

Uit voorraad

Verzendmethode:

Express

Beschrijving:

HC-49U-kristallen Eenheden met 7,289MHz 30pF ±20ppm -20~+70°C ±20ppm

Betalingscondities:

T/T

Markeren:

kwartskristalresonator 7

289MHz

kwartskristalresonator 150MHz

Productbeschrijving

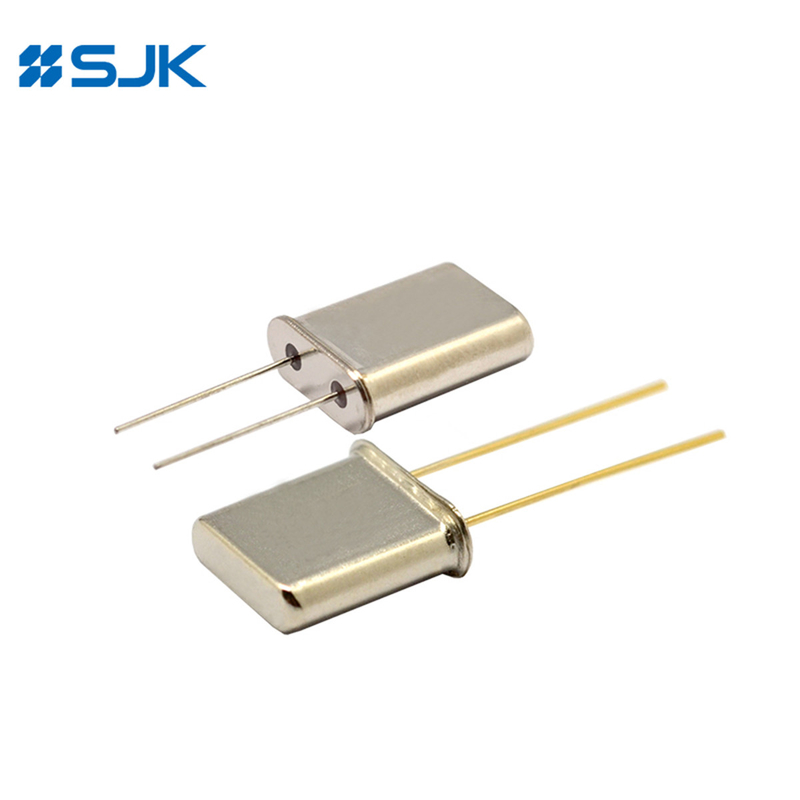

HC-49U-kristallen Eenheden met 7,289MHz 30pF ±20ppm -20~+70°C ±20ppm

6A Kristal

HC-49U hard case gelast kristal.
Het luchtdichte metalen pakket zorgt voor een hoge betrouwbaarheid.
Bandpakket voor automatisch laden.

Specificaties

Type	6A Doorgatkristal
Frequentiebereik	1 tot 150 MHz
Frequentietolerantie (bij 25°C)	± 20 ppm, of specificeren
Frequentiestabiliteit bij werktemperatuur	± 20 ppm, of specificeren
Werktemperatuurbereik	-20°C tot +70°C, of specificeer
Temperatuurbereik voor opslag	-55°C tot +125°C
Vervoervermogen	16pF, 20pF, 30pF, 32pF, of specificeer
Niveaus van aandrijving	1 tot 500 μw (100 μW typisch)
Shuntcapaciteit (C0)	7pF max.
Veroudering (bij 25°C)	± 3 ppm/jaar max.
Verpakkingseenheid	100 stuks.

Echivalente serieweerstand (ESR)

Fundamenteel		3e Overtone		Vijfde Overtone
1 tot en met 3,0 MHz	350Ω max.	20 tot en met 25 MHz	50Ω max.	70 tot en met 100 MHz	60Ω max.
3~3,5 MHz	150Ω max.	25~30 MHz	40Ω max.	100~125 MHz	60Ω max.
3.5~4.0MHz	90Ω Max.	30 tot en met 75 MHz	40Ω max.	125 tot 150 MHz	60Ω max.
4 ~ 7,0 MHz	60Ω max.	75~100 MHz	60Ω max.
7~15,0 MHz	35Ω max.
15 ~ 30 MHz	25Ω max.

SJK-6A07289MCZ222ZA6 Kwartskristalresonator 7.289MHz 0

Tags:

kwartskristalresonator 7

289MHz

kwartskristalresonator 150MHz

Verwante producten

video

High Precision 6I Series SMD5032 Glass Crystal Unit 8MHz tot 54MHz Voor PC PDA DSC USB Interface Card

Krijg Beste Prijs

video

6P-serie M49SMD Crystal Unit 7 X 4mm Grootte 6.7458MHz tot 50MHz Voor industriële apparaten

Krijg Beste Prijs

video

UM-1 Crystal Resonator Support Low Frequency Dip Type

Krijg Beste Prijs

video

Low Profile SMD1210 Crystal Unit voor hoogfrequentiebereik van 26MHz tot 96MHz voor draadloos communicatiesysteem

Krijg Beste Prijs

video

7F-serie SMD2016 Crystal Unit 16MHz tot 96MHz voor betere prestaties

Krijg Beste Prijs

video

Ultra miniatuur 7Y-serie SMD1612 Crystal Unit 24MHz - 80MHz voor communicatieapparaten

Krijg Beste Prijs

video

7E-serie SMD2520 Crystal Unit 12MHz tot 96MHz Hoge precisie voor draadloze communicatie

Krijg Beste Prijs

video

Miniatuur en lichtgewicht 7U-serie SMD3225 Naadkristallen Eenheid Hoogfrequentiestabiliteit voor hoogfrequente toepassingen

Krijg Beste Prijs

Kristalresonator

Reeks 6A, HC-49/U Crystal Unit

Serie 6B, HC-49S/SS Crystal Unit

Serie 6C, HC-49SMD/49SSMD Crystal Unit

HC-M49SMD-kristallen van de serie 6P

Serie 6D, UM-1 Crystal Unit

Serie 6Z, cilindrische kristallen eenheid

Serie 7S, SMD 1210 naadkristallen eenheid

Serie 7Y, SMD 1612 naadkristallen eenheid

Serie 7F, SMD 2016 Naadkristal-eenheid

Serie 7E, SMD 2520 naadkristallen eenheid

Serie 7U, SMD 3225 naadkristallen eenheid

Serie 7I, SMD 5032 naadkristallen eenheid

Serie 6G, SMD 6035 naadkristallen eenheid

Serie 6F, SMD 7050 naadkristallen eenheid

Serie 7Z, SMD 2520 glaskristallen eenheid

Serie 7V, SMD 3225 glaskristallen eenheid

Serie 6I, SMD 5032 glaskristallen eenheid

SMD 6035 Glaskristallen eenheid

32.768KHz stemvork kristal

Serie 7K, SMD 1610 Tuning Fork Crystal

Serie 7R, SMD 2012 Tuning Fork Crystal

Serie 7L, SMD 3215 Tuning Fork Crystal

Serie 7M, SMD 7015 Tuning Fork Crystal

Serie 6LC, SMD 8038 Tuning Fork Crystal

Serie 6LB, SMD 206B Tuning Fork Crystal

Serie 6K6, doorgat 2*6mm tuningfork kristal

Serie 6K8, door-gat 3*8mm Tuning Fork Crystal

Kristaloscillator

Série 8N, SMD 1612 Crystal Oscillator

Serial 1N, SMD 2016 Crystal Oscillator

Serie 2N, SMD 2520 Crystal Oscillator

Serie 3N, SMD 3225 Crystal Oscillator

Série 7N, SMD 5032 Crystal Oscillator

Série 6N, SMD 7050 Crystal Oscillator

Serie 9N, SMD 1490 Crystal Oscillator

Series 6MF, doorgat-kristallen oscillator van volledige grootte

Series 6MH, halve grootte kristal oscillator

Differentiële oscillator

Série 3J, SMD 3225 LVPECL-uitgangsoscillator

LVDS-uitgangsoscillator van de serie 3D, SMD 3225

Omschakelaar van de serie 3H, SMD 3225 HCSL

Opschuiver van de serie 5J, SMD 5032 LVPECL

Serial 5D, SMD 5032 LVDS-uitgangsoscillator

De in punt 5.4.1 bedoelde parameters moeten worden gebruikt voor de berekening van de afmetingen van

Série 7J, SMD 7050 LVPECL-uitgangsoscillator

Serial 7B, SMD 7050 LVDS-uitgangsoscillator

Omschakelaar van de serie 7H, SMD 7050 HCSL

Omschrijving van de uitgangs-oscillator

LVDS-uitgangsoscillator van de serie 9D, SMD 1490

OCXO

Serie 1X, SMD 9*7 Grootte OCXO

Serie 9X, SMD 14*9*5 Grootte OCXO

Serie 5X, SMD 25*22*11 Grootte OCXO

Serie 2X, doorgat OCXO

Serie 3X, doorgat 20*20 OCXO

Serie 9M, doorgat 25*25*12 OCXO

Serie 6X, doorgat 36*27*12 Grootte OCXO

TCXO/VC-TCXO

Serie 7X, SMD 2016 TCXO / VC-TCXO

Serie 7Q, SMD 2520 TCXO / VC-TCXO Clipped Sinus Wave

Serie 7T, SMD 3225 TCXO / VC-TCXO CMOS

Serie 5T, SMD 5032 TCXO / VC-TCXO

Serie 8T, SMD 7050 TCXO / VC-TCXO

Serie 9T, SMD 1490 TCXO / VC-TCXO

Serie 6T, doorgat TCXO / VC-TCXO

SMD 1612 TCXO/VC-TCXO van serie 1T

SMD 3225 TCXO /VC-TCXO van serie 8W (Clipped sine wave)

SMD serie 7W 2520 TCXO /VC-TCXO (CMOS)

VCXO

Serie 3S, SMD 3225 CMOS-uitgang VCXO

Serie 3P, SMD 3225 LVPECL Uitgang VCXO

Serie 5S, SMD 5032 CMOS-uitgang VCXO

Serie 5P, SMD 5032 LVPECL Uitgang VCXO

Serial 5V, SMD 5032 LVDS Uitgang VCXO

Serie 6S, SMD 7050 CMOS-uitgang VCXO

Serie 7P, SMD 7050 LVPECL Uitgang VCXO

Serial 6V, SMD 7050 LVDS Uitgang VCXO

Serie 9S, SMD 1490 CMOS-uitgang VCXO

Serie 9P, SMD 1490 LVPECL Uitgang VCXO

Serie 9X, SMD 1495 Grootte OCXO

Serie 5X, SMD 252211 Grootte OCXO

Serie 9M, doorgat 252512 OCXO

Serie 6X, doorgat 362712 Grootte OCXO
