Name: Hoogfrequente SMD 2520 SAW-filter 1568MHz voor componenten met een laag verlies aan amplitude
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-5AWSF1568MA6
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	SJK-5AWSF1568MA6
MOQ:	1000 stuks
Prijs:	negotiable
Verpakking:	3Kpcs/rol
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Model:

5AW SAW-filter

Frequentie:

1568 MHz

Invoegingsverlies:

2.0 dB max.

Grootte:

2.5*2.0*0.7mm

3db bandbreedte:

43 MHz type

Werktemperatuurbereik:

-40°C tot +85°C

Temperatuurbereik voor opslag:

-55~+125℃

Levering vermogen:

30Kpcs per maand

Markeren:

SMD 2520 aangepast zaagfilter

aangepast zaagfilter 1568MHz

Hoogfrequentiefilter met laag verlies

Productbeschrijving

Hoogfrequente SMD 2520 SAW Filter 1568MHz Voor amplitude, laagverlies zagcomponent

Kenmerken

Keramische verpakking voor oppervlakte gemonteerde technologie (SMT)

Hoogfrequente SAW-filter

Verpakkingsgrootte 2,5 × 2,0 × 0,65 mm

Pakkettype DCC4A

Elektrostatisch gevoelig apparaat (ESD)

Automatische montage en terugvloeiend solderen

RoHS-compliant en vrij van Pb

Specificaties

Artikel 1		Minimaal	Typisch	Maximaal	Eenheid
Centrale frequentie		1568.00MHz of andere hoge frequentie			MHz
Verlies van insetting			1.4	2.0	dB
Verlies van insetting	1559.08~1563.098MHz		1.6	2.5	dB
Verlies van insetting	1573.42~1577.420MHz		1.7	2.5	dB
Amplitude Ripple (p-p)	1559.098~1577.42MHz		0.5	1.0	dB
3dB bandbreedte		35	43		MHz
Groepsvertraging Ripple	1559.098~1577.42MHz		10	30	N.B.
Absolute verzwakking	DC~1463.00MHz	32	38		dB
	1463.00~1493.00MHz	38	43		dB
	1493.00~1512.00MHz	35	40		dB
	1512.00~1624.00MHz	50	55		dB
	1643.00~1673.00MHz	48	53		dB
	1673.00~2000.00MHz	40	45		dB
	2000.00~1463.00MHz	25	30		dB
Invoer VSWR	1559.098~1577.42MHz		1.5:1	2.0:1
Uitgang VSWR	1559.098~1577.42MHz		1.5:1	2.0:1
Werktemperatuur		-40		+ 85	°C
Bergingstemperatuur		- 55		125	°C

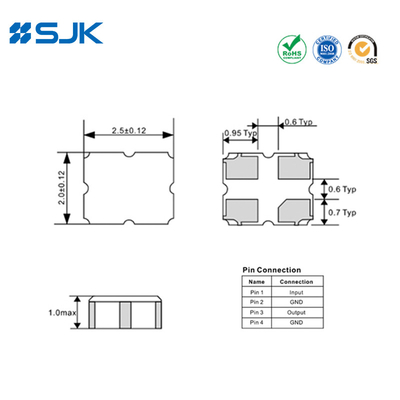

Afmetingen [mm]
