Name: HC-49SMD zaagresonator met 433,92MHz ±75KHz tolerantie voor communicatie
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-SR434M49SMDA6
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	SJK-SR434M49SMDA6
MOQ:	1000 stuks
Prijs:	negotiable
Verpakking:	1Kpcs per spoel
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Model:

HC-49SMD SAW-resonator

Frequentie:

315 MHz / 433,92 MHz

Frequentietolerantie:

± 75 kHz

Invoegingsverlies:

2.5 dB max.

Grootte:

12.7*4.8*3.2mm

Pakket:

49 SMD

Levering vermogen:

30Kpcs per maand

Markeren:

HC-49SMD SAW-resonator

Zaagresonator 12

7 x 4

Productbeschrijving

HC-49SMD zaagresonator met 433,92MHz ±75KHz tolerantie voor communicatie

Kenmerken

HC-49SMD-pakket

1-poort SAW-resonator

Andere beschikbare frequenties

Elektrostatisch gevoelig apparaat (ESD)

Automatische montage, met terugstroom van soldeer

Pakketcode QCC8C

Toepassingen: Automobilische elektronica, afstandsbediening, consumentenelektronica, alarmen, enz.

RoHS-compliant en vrij van Pb

Specificaties

Artikel / type		Minimaal	Typisch	Maximaal	Eenheid
Centrale frequentie	Absolute frequentie	315MHz / 433,92MHz, of specificeer			MHz
Centrale frequentie	Tolerantie vanaf 433,92 MHz		±75		MHz
Invoegingsverlies			2.5	2.8	dB
Kwaliteitsfactor	Onladen Q		9270
Kwaliteitsfactor	50Ω geladen Q		2300
Temperatuurstabiliteit	Omzettemperatuur	25	40	55	°C
	Frequentie van de omzet		Fc
	Frequentietemperatuurcoëfficiënt		0.037		ppm/°C
Frequentie van veroudering	Absolute waarde in het eerste jaar			≤ 10	ppm/jaar
DC-isolatieweerstand tussen twee pins		1.0			MΩ
RF-equivalent RLC-model	Bewegingsweerstand		33	38	Ω
	Bewegingsinductiviteit		121.119		μH
	Bewegingscapaciteit		1.19904		fF
	Statische capaciteit		2.1		pF
Werktemperatuur		-40		+ 85	°C
Bergingstemperatuur		- 55		+125	°C
DC-spanning			30		V

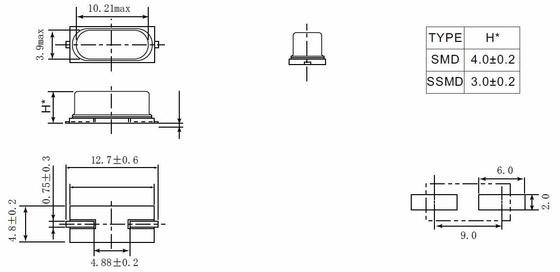

Afmetingen [mm]

HC-49SMD zaagresonator met 433,92MHz ±75KHz tolerantie voor communicatie 0

HC-49SMD zaagresonator met 433,92MHz ±75KHz tolerantie voor communicatie 1 +86-755-88352809, ext: 851

HC-49SMD zaagresonator met 433,92MHz ±75KHz tolerantie voor communicatie 2 Rita@q-crystal.com

OnLin

Skype
