Serie ZTB DIP SMD keramische resonator met een frequentiestabiliteit van meer dan 0,3%

Merknaam:	SJK
Modelnummer:	ZTB
MOQ:	1000 stuks
Prijs:	negotiable
Verpakking:	1000 stuks
Betalingsvoorwaarden:	T/T,

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Merknaam:

SJK

Certificering:

SGS,ROHS,REACH

Modelnummer:

ZTB

Model:

Keramische resonatoren van de ZTB-serie (ZTB 455E, enz.)

Frequentiebereik:

190~1250KHz

Frequentiestabiliteit:

0,3%

Toepassingen:

Beveiliging, radio, ontvanger.

Aandrijvingsniveau:

100 μW max.

Shuntcapaciteit:

7pF max

Werktemperatuurbereik:

-20°C tot +80°C

RoHS-conform:

- Ja, dat klopt.

Temperatuurbereik voor opslag:

-40°C tot +85°C

Temperatuurcoëfficiënt:

+/- 0,3% max.

gelijkwaardige reeks weerstands:

150Ω max.

Frequentietolerantie:

+/- 0,5% of +/- 0,3%

Vervoervermogen:

20pF tot 50pF

Frequentie van veroudering:

+/- 0,3% max.

Min. bestelaantal:

1000 stuks

Prijs:

negotiable

Verpakking Details:

1000 stuks

Levertijd:

6-8weeks

Betalingscondities:

T/T,

Levering vermogen:

30Kpcs per maand

Markeren:

Keramische resonator 190 kHz

Keramische resonator 1250 kHz

ZTB-kristalkeramische resonator

Productbeschrijving

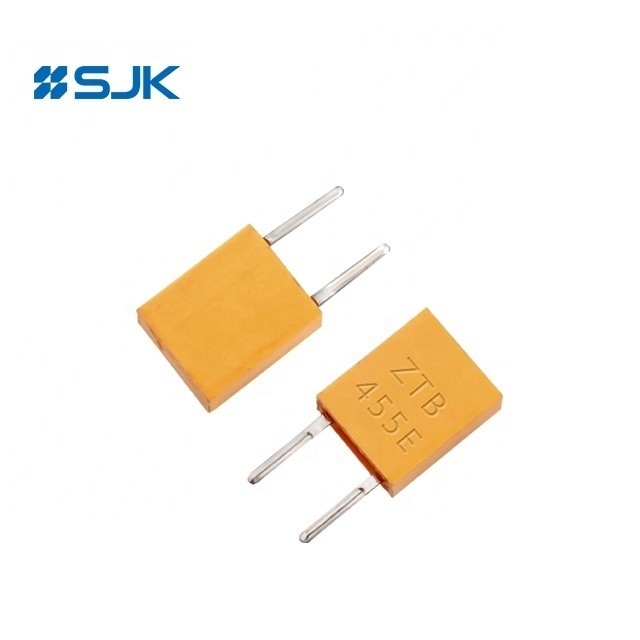

Seramische resonator van het type ZTB DIP SMD met een frequentiestabiliteit van plusmn 0,3%

Kenmerken

Zeer betrouwbaar ontwerp met uitstekende milieubeheersing

Gestandaardiseerd voor gebruik in apparaten met een laag profiel

Frequentiebereik van 190 kHz tot 1250 kHz

Lage kosten

Toepassingen: beveiliging, consumentenapparatuur, tv, radio, ontvanger, enz.

RoHS-conform

Specificaties

Deelnummer		Frequentie nauwkeurigheid (bij 25°C)	Resonator Impedantie	Frequentie Stabiliteit	Tien jaar ouder worden	Vervoervermogen C1 (pF)	Vervoervermogen C2 (pF)
DIP-type	SMD-type	Frequentie nauwkeurigheid (bij 25°C)	Resonator Impedantie	Frequentie Stabiliteit	Tien jaar ouder worden	Vervoervermogen C1 (pF)	Vervoervermogen C2 (pF)
ZTB190~249E		±1KHz	¥20	± 0,3%	± 0,3%	330	470
ZTB250~374E		±1KHz	¥20	± 0,3%	± 0,3%	220	470
ZTB375~429E	ZTB375~429Y	±1KHz	¥20	± 0,3%	± 0,3%	120	470
ZTB430~509E	ZTB430~509Y	±2KHz	¥20	± 0,3%	± 0,3%	100	100
ZTB510~699E	ZTB510~699Y	±2KHz	¥20	± 0,3%	± 0,3%	100	100
ZTB700~1250E	ZTB700~1250Y	± 0,5%	₹ 70	± 0,3%	± 0,3%	100	100

Afmetingen [mm]

DIP-type

Serie ZTB DIP SMD keramische resonator met een frequentiestabiliteit van meer dan 0,3% 0

Frequentiebereik (KHz)	Breedte W (mm)	Dikte T (mm)	Hoogte H (mm)	Loodruimte S (mm)	Leidinglengte L (mm)
190 tot en met 249	13.5	3.8	14.7	10.0	8.0
250 tot 374	11.0	3.8	12.2	10.0	7.0
375 tot 400	7.9	3.6	9.3	7.7	7.0
401 tot en met 699	7.0	3.5	9.0	5.0	4.0 (6.0)
700 tot en met 1250	5.2	2.8	6.8	2.5	3.5

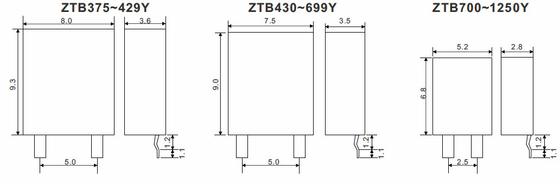

SMD-type

Serie ZTB DIP SMD keramische resonator met een frequentiestabiliteit van meer dan 0,3% 1

De Commissie heeft

- Crystal Resonator lijst
- Lijst met kristallen oscillatoren
- Lijst met kristalfilters
- Lijst van keramische toestellen
- Lijst met SAW-apparaten
- MEMS-oscillatorlijst

Technisch

- Betrouwbaarheidstests
- Groene productinformatie
- Tape and Reel. - Wat is er?
- Certificaten
- Stroomgrafiek
- Kwaliteitsbeleid

Serie ZTB DIP SMD keramische resonator met een frequentiestabiliteit van meer dan 0,3% 2 +86-755-88352869-815

Serie ZTB DIP SMD keramische resonator met een frequentiestabiliteit van meer dan 0,3% 3 Ik heb geen idee wat ik ga doen.

Tags:

Keramische resonator 190 kHz

Keramische resonator 1250 kHz

ZTB-kristalkeramische resonator

Verwante producten

video

DIP Type 3Pins ZTT keramische resonator met 1,79MHz~60MHz voor telecommunicatie

Krijg Beste Prijs

video

1.79~60MHz DIP 3 Pins ZTA Resonator 107.55.0mm Voor beveiliging

Krijg Beste Prijs

video

SMD ZTT keramische resonator 6,00 MHz ±0,3%

Krijg Beste Prijs

video

SMD keramische resonator met 3.58MHz ZTACC3.58MG

Krijg Beste Prijs

video

Serie ZTB DIP SMD keramische resonator met een frequentiestabiliteit van meer dan 0,3%

Krijg Beste Prijs

Kristalresonator

Reeks 6A, HC-49/U Crystal Unit

Serie 6B, HC-49S/SS Crystal Unit

Serie 6C, HC-49SMD/49SSMD Crystal Unit

HC-M49SMD-kristallen van de serie 6P

Serie 6D, UM-1 Crystal Unit

Serie 6Z, cilindrische kristallen eenheid

Serie 7S, SMD 1210 naadkristallen eenheid

Serie 7Y, SMD 1612 naadkristallen eenheid

Serie 7F, SMD 2016 Naadkristal-eenheid

Serie 7E, SMD 2520 naadkristallen eenheid

Serie 7U, SMD 3225 naadkristallen eenheid

Serie 7I, SMD 5032 naadkristallen eenheid

Serie 6G, SMD 6035 naadkristallen eenheid

Serie 6F, SMD 7050 naadkristallen eenheid

Serie 7Z, SMD 2520 glaskristallen eenheid

Serie 7V, SMD 3225 glaskristallen eenheid

Serie 6I, SMD 5032 glaskristallen eenheid

SMD 6035 Glaskristallen eenheid

32.768KHz stemvork kristal

Serie 7K, SMD 1610 Tuning Fork Crystal

Serie 7R, SMD 2012 Tuning Fork Crystal

Serie 7L, SMD 3215 Tuning Fork Crystal

Serie 7M, SMD 7015 Tuning Fork Crystal

Serie 6LC, SMD 8038 Tuning Fork Crystal

Serie 6LB, SMD 206B Tuning Fork Crystal

Serie 6K6, doorgat 2*6mm tuningfork kristal

Serie 6K8, door-gat 3*8mm Tuning Fork Crystal

Kristaloscillator

Série 8N, SMD 1612 Crystal Oscillator

Serial 1N, SMD 2016 Crystal Oscillator

Serie 2N, SMD 2520 Crystal Oscillator

Serie 3N, SMD 3225 Crystal Oscillator

Série 7N, SMD 5032 Crystal Oscillator

Série 6N, SMD 7050 Crystal Oscillator

Serie 9N, SMD 1490 Crystal Oscillator

Series 6MF, doorgat-kristallen oscillator van volledige grootte

Series 6MH, halve grootte kristal oscillator

Differentiële oscillator

Série 3J, SMD 3225 LVPECL-uitgangsoscillator

LVDS-uitgangsoscillator van de serie 3D, SMD 3225

Omschakelaar van de serie 3H, SMD 3225 HCSL

Opschuiver van de serie 5J, SMD 5032 LVPECL

Serial 5D, SMD 5032 LVDS-uitgangsoscillator

De in punt 5.4.1 bedoelde parameters moeten worden gebruikt voor de berekening van de afmetingen van

Série 7J, SMD 7050 LVPECL-uitgangsoscillator

Serial 7B, SMD 7050 LVDS-uitgangsoscillator

Omschakelaar van de serie 7H, SMD 7050 HCSL

Omschrijving van de uitgangs-oscillator

LVDS-uitgangsoscillator van de serie 9D, SMD 1490

OCXO

Serie 1X, SMD 9*7 Grootte OCXO

Serie 9X, SMD 14*9*5 Grootte OCXO

Serie 5X, SMD 25*22*11 Grootte OCXO

Serie 2X, doorgat OCXO

Serie 3X, doorgat 20*20 OCXO

Serie 9M, doorgat 25*25*12 OCXO

Serie 6X, doorgat 36*27*12 Grootte OCXO

TCXO/VC-TCXO

Serie 7X, SMD 2016 TCXO / VC-TCXO

Serie 7Q, SMD 2520 TCXO / VC-TCXO Clipped Sinus Wave

Serie 7T, SMD 3225 TCXO / VC-TCXO CMOS

Serie 5T, SMD 5032 TCXO / VC-TCXO

Serie 8T, SMD 7050 TCXO / VC-TCXO

Serie 9T, SMD 1490 TCXO / VC-TCXO

Serie 6T, doorgat TCXO / VC-TCXO

SMD 1612 TCXO/VC-TCXO van serie 1T

SMD 3225 TCXO /VC-TCXO van serie 8W (Clipped sine wave)

SMD serie 7W 2520 TCXO /VC-TCXO (CMOS)

VCXO

Serie 3S, SMD 3225 CMOS-uitgang VCXO

Serie 3P, SMD 3225 LVPECL Uitgang VCXO

Serie 5S, SMD 5032 CMOS-uitgang VCXO

Serie 5P, SMD 5032 LVPECL Uitgang VCXO

Serial 5V, SMD 5032 LVDS Uitgang VCXO

Serie 6S, SMD 7050 CMOS-uitgang VCXO

Serie 7P, SMD 7050 LVPECL Uitgang VCXO

Serial 6V, SMD 7050 LVDS Uitgang VCXO

Serie 9S, SMD 1490 CMOS-uitgang VCXO

Serie 9P, SMD 1490 LVPECL Uitgang VCXO

Serie 9X, SMD 1495 Grootte OCXO

Serie 5X, SMD 252211 Grootte OCXO

Serie 9M, doorgat 252512 OCXO

Serie 6X, doorgat 362712 Grootte OCXO
