Name: CF 4-pool kristal filter 7050 45MHz kristal ladder filter
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-45MQ15BA6
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	SJK-45MQ15BA6
MOQ:	1000 stuks
Prijs:	negotiable
Verpakking:	1Kpcs per spoel
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Model:

CF-serie 4-pool SMD-filter

Pools:

Nominale Frequentie:

21.4 MHz, 21.7 MHz, 45 MHz, enz.

Passbandbreedte:

± 7,5 kHz min./3 dB

Invoegingsverlies:

Maximaal 2 dB.

Grootte:

7.0*5,0*1,3 mm

Toepassingen:

Radiocommunicatie, draadloze telefoons, draadloze communicatie, enz.

Levering vermogen:

70KKpcs/M

Markeren:

45 MHz kristalladderfilter

kristalladderfilter 7050

4 poolfilterkristal

Productbeschrijving

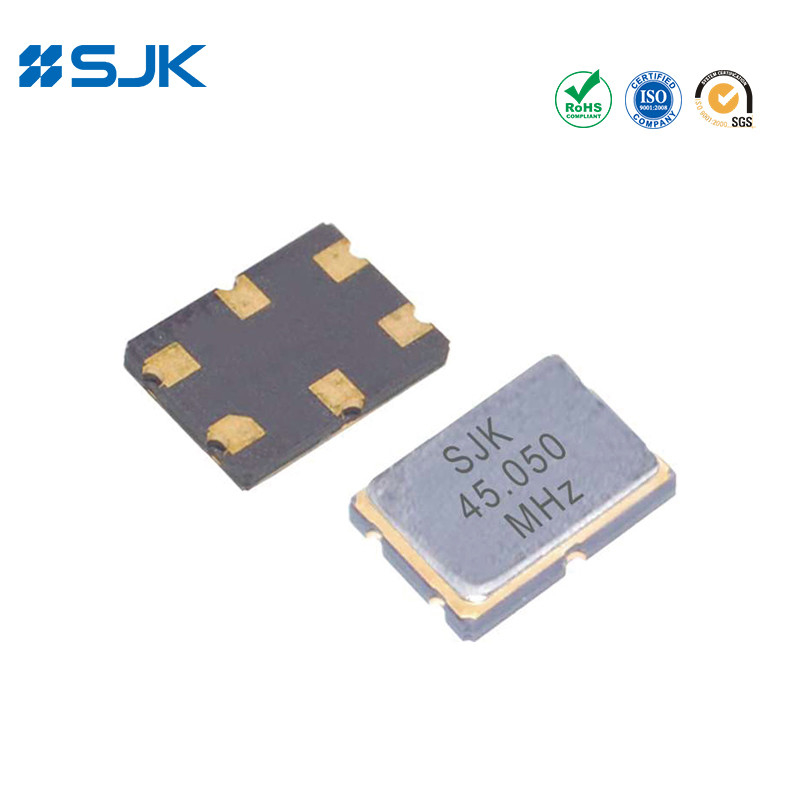

CF 4-pool kristalfilter 7050 45MHz

Kenmerken

Typisch 7,0×5,0×1,3 mm, lichtgewicht en miniatuur SMD monolithisch kristalfilter

4 polenfunctie in één verpakking

Uitstekende gegarandeerde demping

Uitstekende schok- en trillingsbestendigheid

Automatische montage en terugvloeiend solderen

Toepassingen: radiocommunicatie, mobiele communicatie, draadloze telefoons, cellulaire, draadloze communicatie, enz.

RoHS-conform / Pb-vrij

Specificaties

Type	CF-serie 4-pool SMD monolithisch filter
Nominale frequentie	38.850MHz	45.000MHz	49.950MHz	51.650MHz
Pools	4	4	4	4
Overtone Orde	Fundamenteel	Fundamenteel	Fundamenteel	Fundamenteel
Passbandbreedte	±3,75KHz min./3dB	±7,5 KHz min./3 dB	±15KHz min./3dB	±5KHz min./3dB
Stop bandbreedte	±15KHz min./35dB	±22KHz min./25dB	±25KHz min./35dB	± 22 kHz min./30 dB
Ripple	1 dB max.	1 dB max.	1 dB max.	1 dB max.
Invoegingsverlies	4.0 dB max.	4.0 dB max.	4.0 dB max.	4.0 dB max.
Gegarandeerde afname	80 dB min.	80 dB min.	80 dB min.	80 dB min.
Beëindiging van de impedantie	560Ω//5pF	600Ω//2pF	400Ω/4,5 pF	400Ω//2,5 pF
Werktemperatuur	-20°C tot +70°C, of specificeer
Verpakkingseenheid	1000 stuks per rol

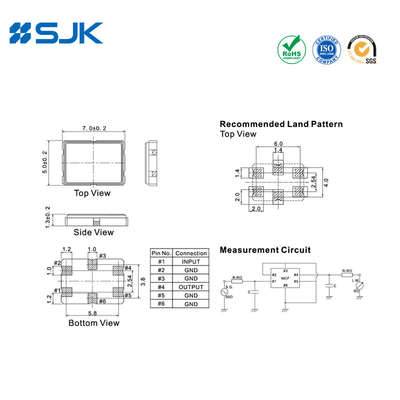

Afmetingen [mm]

CF 4-pool kristal filter 7050 45MHz kristal ladder filter 0

CF 4-pool kristal filter 7050 45MHz kristal ladder filter 1 +86-755-88352869

CF 4-pool kristal filter 7050 45MHz kristal ladder filter 2 Rita@q-crystal.com
