Name: 2-pool monolithisch kristalfilter 7050 Grootte 45mhz ± 7,5khz Voor radiocommunicatie
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-45MQ15AA6
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	SJK-45MQ15AA6
MOQ:	1000 stuks
Prijs:	negotiable
Verpakking:	1Kpcs per spoel
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Model:

CF-serie 2-pool SMD-filter

Pools:

Nominale Frequentie:

45MHz

Passbandbreedte:

± 7,5 kHz min./3 dB

Invoegingsverlies:

Maximaal 2 dB.

Grootte:

7.0*5,0*1,3 mm

Toepassingen:

Radiocommunicatie, draadloze telefoons, cellulaire, draadloze communicatie, enz.

Levering vermogen:

70KKpcs/M

Markeren:

2 polen monolithisch kristalfilter

een monolithisch kristalfilter voor radiocommunicatie

45 MHz kristalfilter 3 dB

Productbeschrijving

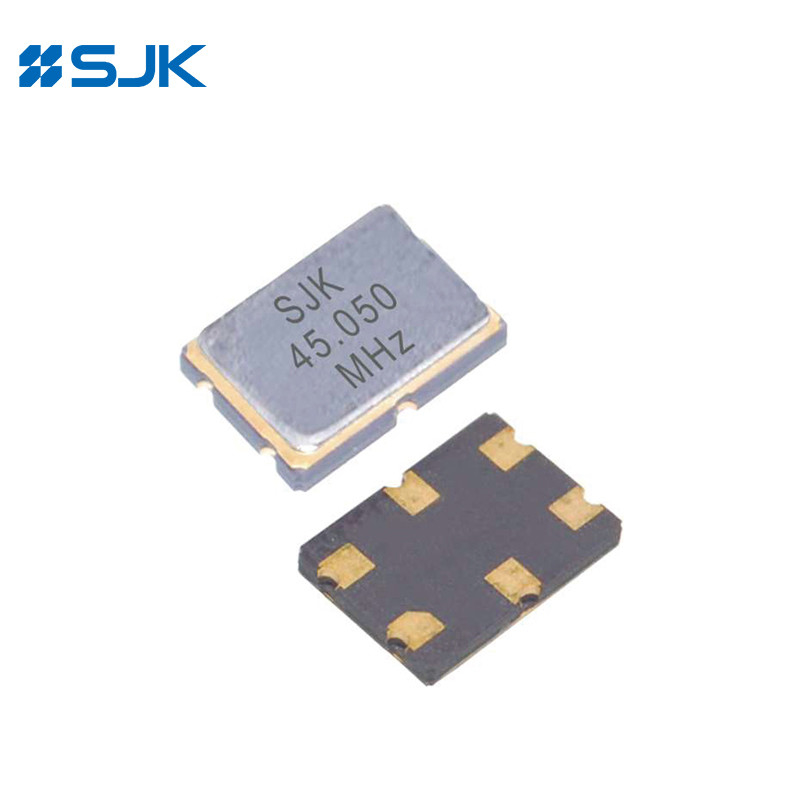

2-polige kristalfilter 7050 Grootte 45MHz ±7,5KHz

Kenmerken

Typisch 7,0×5,0×1,3 mm, lichtgewicht en miniatuur SMD monolithisch kristalfilter

2 polenfunctie in één verpakking

Uitstekende gegarandeerde demping

Uitstekende schok- en trillingsbestendigheid

Automatische montage en terugvloeiend solderen

Toepassingen: radiocommunicatie, mobiele communicatie, draadloze telefoons, cellulaire, draadloze communicatie, enz.

RoHS-conform / Pb-vrij

Specificaties

Type	CF-serie 2-pool SMD monolithisch filter
Nominale frequentie	21.400MHz	21.700MHz	45.000MHz	45.000MHz
Pools	2	2	2	2
Overtone Orde	Fundamenteel	Fundamenteel	Fundamenteel	Fundamenteel
Passbandbreedte	±7,5 KHz min./3 dB	±7,5 KHz min./3 dB	±15KHz min./3dB	±15KHz min./3dB
Stop bandbreedte	±50KHz min./15dB	± 28KHz min./18dB	±25KHz min./18dB	±60KHz min./15dB
Ripple	1.5 dB	0.5 dB	1.0 dB	1.0 dB
Invoegingsverlies	2.0 dB max.	1.5 dB max.	2.0 dB max.	2.0 dB max.
Gegarandeerde afname	70 dB min.	70 dB min.	70 dB min.	70 dB min.
Beëindiging van de impedantie	1500Ω/2,5 pF	1500Ω/2,5 pF	560Ω//6.0pF	1200Ω//1.8pF
Werktemperatuur	-20°C tot +70°C, of specificeer
Verpakkingseenheid	1000 stuks per rol

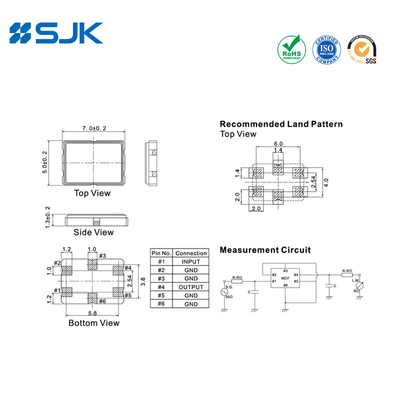

Afmetingen [mm]

2-pool monolithisch kristalfilter 7050 Grootte 45mhz ± 7,5khz Voor radiocommunicatie 0
