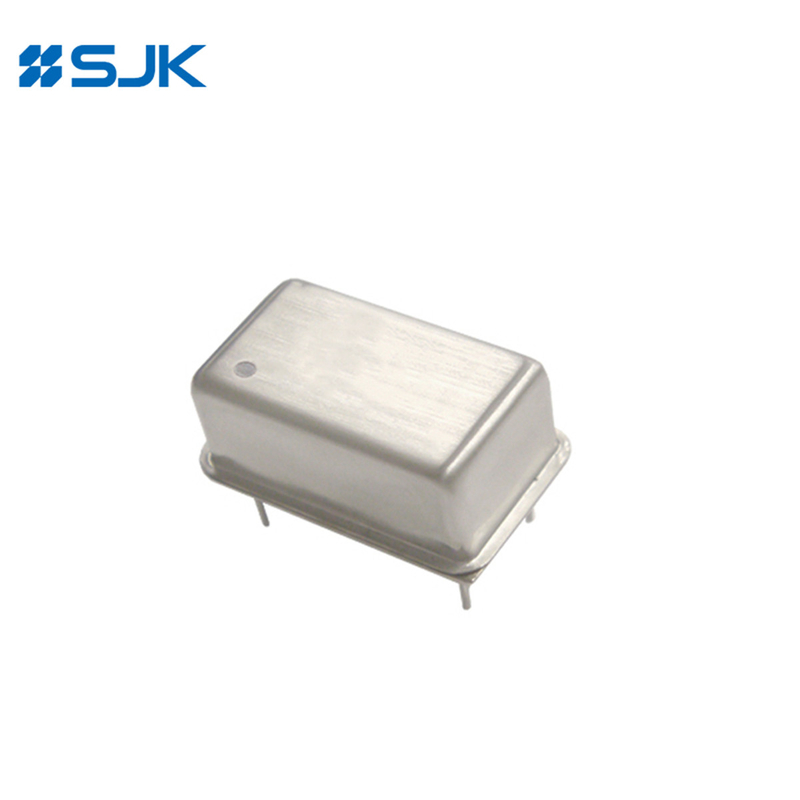

Name: Door-gat OCXO met 36*27*12mm Grootte 5~100MHz 5V ±5ppb LVTTL
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-6X
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	SJK-6X
MOQ:	100 stuks
Prijs:	negotiable
Verpakking:	1 Kpc/zak
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Model:

6X-serie DIP OCXO

Frequentiebereik:

5~100 MHz

Voedingsspanning:

5.0V/12V

Frequentietolerantie:

±5ppb

Grootte:

36*27*12 mm

Toepassingen:

Basisstation, digitale schakelaar, referentietijdcircuit, enz.

Output:

LVTTL / sinusgolf

Levering vermogen:

30Kpcs per maand

Markeren:

36 x 27 x 12 mm ovengestuurde kristallen oscillator

5ppb ovengestuurde kristallen oscillator

LVTTL ocxo 100 MHz

Productbeschrijving

Door-gat OCXO met 36*27*12mm Grootte 5~100MHz 5V ±5ppb LVTTL

Kenmerken

OCXO (Oven Controlled Crystal Oscillator)

Typisch 36.3×27.2×12.7mm DIP doorgat OCXO

Frequentiebereik van 5 MHz tot 100 MHz

±3ppb frequentiestabiliteit boven -40~+85°C

Stratum 3 (Generaal ± 0,3 ppm inclusief 10 jaar veroudering)

Zeer snel opwarmen en nauwkeurige stabiliteit

Toepassingen: basisstation, digitale schakelaar, testapparatuur, meetapparatuur, SDH, SONET, enz.

RoHS-conform en Pb-vrij

Specificaties

Type		6X-serie DIP OCXO
Uitvoertype		LVTTL/sinusgolf
Uitgangsbelasting		15pF, of specificeer
Uitgangsgolfvorm		rechthoekig
Voedingsspanning		3.3V/5.0V	12V
Frequentiebereik		5 tot en met 40 MHz	10 tot en met 100 MHz
Werktemperatuur		-40°C tot +85°C, of specifiek
Frequentiestabiliteit	Frequentietolerantie	± 5 ppm max.
	Versus werktemperatuur	±3ppb~±10ppb
	Versus voedingsspanning	±0,5 ppm Max. (±5 Verandering)
	Versus belasting	±0,5ppb Max. (±10 Verandering)
	Versus Veroudering	±0,5ppb/dag, ±50ppb/jaar, ±0,3ppm/10 jaar
Voltage Vol (max.) /Voh (min.)		0.1Vcc/0.9Vcc
Werkcyclus		45 tot 55%
Vervalsing		-60 dBc
Warm-up		±10ppb (in 10 minuten @+25, verwezen naar 1 uur)
Energieverbruik (steady state)		1.3W max.
Frequentieaanpassingsgebied		±0,5 ppm (+2,5 V±2,5 V/+5 V±5)
Fase-geluid @20MHz	@10Hz	-120 dBc/Hz
	@100Hz	-135 dBc/Hz
	@ 1KHz	-145 dBc/Hz
	@10KHz	-150 dBc/Hz
Verpakkingseenheid		100 stuks.

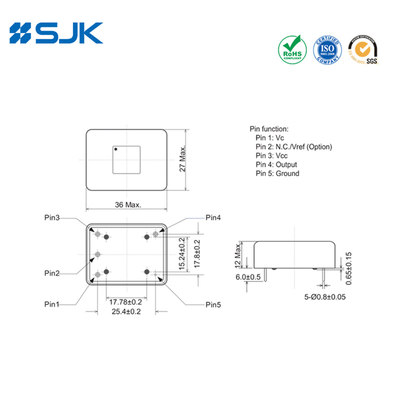

Afmetingen [mm]

Door-gat OCXO met 36*27*12mm Grootte 5~100MHz 5V ±5ppb LVTTL 0

Door-gat OCXO met 36*27*12mm Grootte 5~100MHz 5V ±5ppb LVTTL 1 +86-755-88352869

Door-gat OCXO met 36*27*12mm Grootte 5~100MHz 5V ±5ppb LVTTL 2 Rita@q-crystal.com
