Name: Door het gat volgrote OCXO met 20,3 x 12,7 x 11,0 mm
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: 2x
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	2x
MOQ:	1
Prijs:	negotiable
Verpakking:	1 Kpc/zak
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Model:

2X serie DIP-14 OCXO

Frequentiebereik:

5 tot en met 40 MHz

Voedingsspanning:

3.3V/5.0V

Frequentietolerantie:

u00b150 ppm

Grootte:

20.3*12,7*11,0 mm

Toepassingen:

Basisstation, digitale schakelaar, meetapparatuur, SDH, SONET

Markeren:

Door Hole ocxo oscillator

Full Size ocxo oscillator

20.3 x 12.7 x 11.0 mm soorten hoogfrequente oscillator

Productbeschrijving

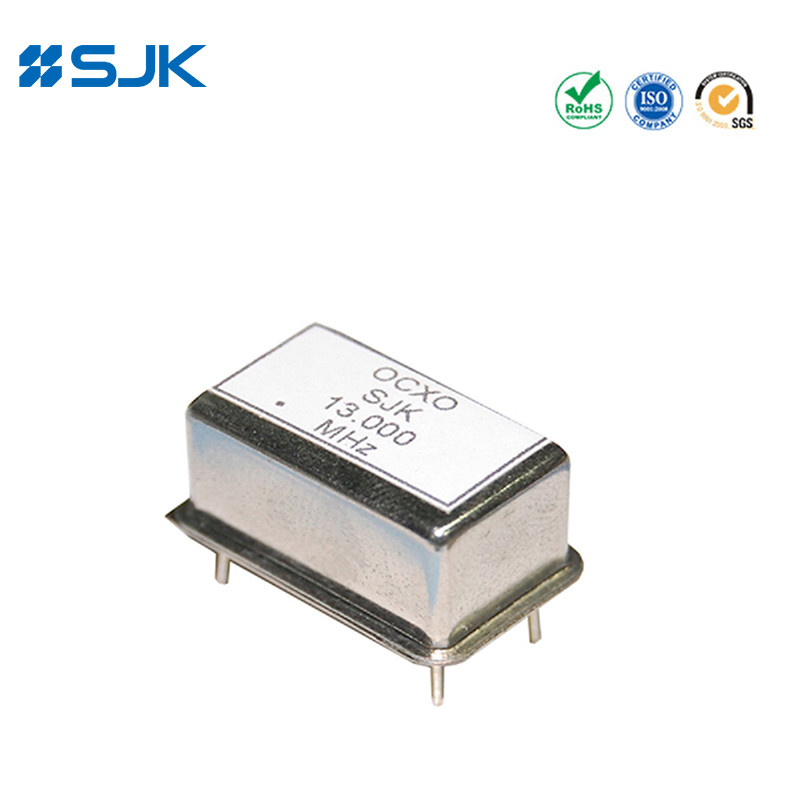

Door het gat volgrote OCXO met 20,3*12,7*11,0 mm

Kenmerken

OCXO (Oven Controlled Crystal Oscillator)

Typische 20,3 × 12,7 × 11 mm 14-pin full-size doorgat OCXO

Frequentiebereik van 5 MHz tot 40 MHz

±50ppb frequentiestabiliteit boven -40~+85°C

Stratum 3 (Generaal ±4,6 ppm inclusief 10 jaar veroudering)

Zeer snel opwarmen en nauwkeurige stabiliteit

Toepassingen: basisstation, digitale schakelaar, testapparatuur, meetapparatuur, SDH, SONET, enz.

RoHS-conform en Pb-vrij

Specificaties

Type		2X serie DIP-14 OCXO
Uitvoertype		HCMOS
Uitgangsbelasting		15pF, of specificeer
Uitgangsgolfvorm		rechthoekig
Voedingsspanning		3.3V/5.0V
Frequentiebereik		5 tot en met 40 MHz
Werktemperatuur		-20°C tot +70°C, of specificeer
Frequentiestabiliteit	Frequentietolerantie	± 0,1 ppm Max.
	Versus werktemperatuur	±50ppb~±200ppb
	Versus voedingsspanning	±50ppb Max. (±5 Verandering)
	Versus belasting	±50ppb Max. (±10 Verandering)
	Versus Veroudering	±5,0 ppm /dag, ±0,5 ppm/jaar, ±3,0 ppm/10 jaar
Voltage Vol (max.) / Voh (min.)		0.1Vcc/0.9Vcc
Werkcyclus		45 tot 55%
Vervalsing		-60 dBc
Warm-up		± 0,1 ppm (in 2 minuten @+25, verwezen naar 1 uur)
Energieverbruik (steady state)		0.8W max.
Frequentieaanpassingsgebied		±5,0 ppm (+1,65V±1,65V/+2,5V±2,5V)
Fase-geluid @20MHz	@10Hz	-105 dBc/Hz
	@100Hz	-130 dBc/Hz
	@ 1KHz	-140 dBc/Hz
	@10KHz	-150 dBc/Hz
Verpakkingseenheid		200 stuks.

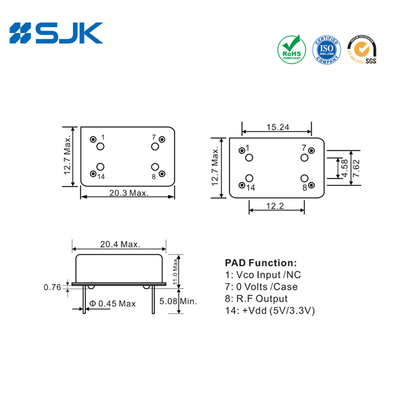

Afmetingen [mm]
