Name: SMD 25 X 22 X 11 mm Grootte OCXO Ondersteuning 5-40MHz 3.3V Oven Controlled Crystal Oscillator
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-5X
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	SJK-5X
MOQ:	1000 stuks
Prijs:	negotiable
Verpakking:	1 Kpc/zak
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Model:

5X-serie SMD OCXO

Frequentiebereik:

10MHz (5~40MHz)

Voedingsspanning:

3.3V/5.0V

Frequentietolerantie:

±10ppb

Grootte:

25*22*11 mm

Toepassingen:

Basisstation, digitale schakelaar, testapparatuur, enz.

Levering vermogen:

30Kpcs per maand

Markeren:

25 x 22 x 11 mm ocso-oscillator

ocxo-oscillator 10ppb

laagfase geluid ocxo 11 mm

Productbeschrijving

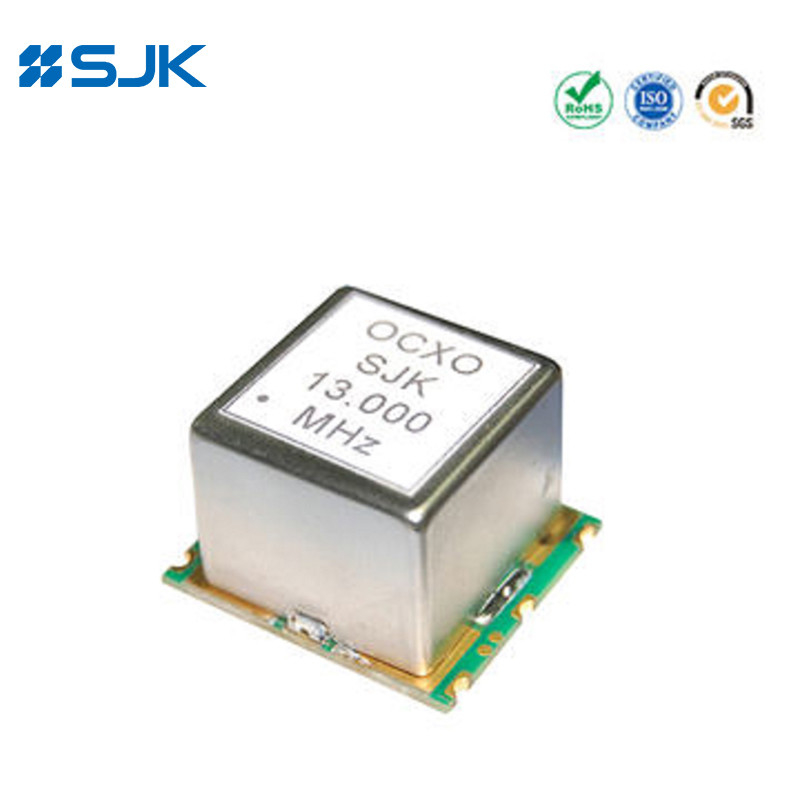

SMD 25*22*11mm maat OCXO Ondersteuning 5-40MHz 3.3V Oven Controlled Crystal Oscillator

Kenmerken

OCXO (Oven Controlled Crystal Oscillator)

Typische 25,4 × 22,1 × 11 mm SMD OCXO

Frequentiebereik van 5 MHz tot 40 MHz

±10ppb frequentiestabiliteit boven -40~+85°C

Automatische montage en terugvloeiend solderen

Zeer snel opwarmen en nauwkeurige stabiliteit

SC-Cut-kristallen eenheid

Toepassingen: basisstation, digitale schakelaar, testapparatuur, meetapparatuur, synthesizer, enz.

RoHS-conform en Pb-vrij

Specificaties

Type		5X-serie SMD OCXO
Uitvoertype		HCMOS
Uitgangsbelasting		15pF, of specificeer
Uitgangsgolfvorm		rechthoekig
Voedingsspanning		3.3V / 5.0V
Frequentiebereik		5 tot en met 40 MHz
Werktemperatuur		-40°C tot +85°C, of specifiek
Frequentiestabiliteit	Frequentietolerantie	± 10 ppm max.
	Versus werktemperatuur	±5ppb~±20ppb
	Versus voedingsspanning	±0,5 ppm Max. (±5 Verandering)
	Versus belasting	±0,5ppb Max. (±10 Verandering)
	Versus Veroudering	±0,5 ppm/dag, ±50 ppm/jaar, ±0,4 ppm/10 jaar, max.
Voltage Vol (max.) /Voh (min.)		0.1Vcc/0.9Vcc
Werkcyclus		45 tot 55%
Vervalsing		-60 dBc
Warm-up		± 0,1 ppm (in 5 minuten @+25, verwezen naar 1 uur)
Energieverbruik (steady state)		1.2W max.
Frequentieaanpassingsgebied		± 0,5 ppm (+1,65V±1,65V/+2,5V±2,5V)
Fase-geluid @20MHz	@10Hz	-115 dBc/Hz
	@100Hz	-130 dBc/Hz
	@ 1KHz	-140 dBc/Hz
	@10KHz	-150 dBc/Hz
Verpakkingseenheid		200 stuks per spoel

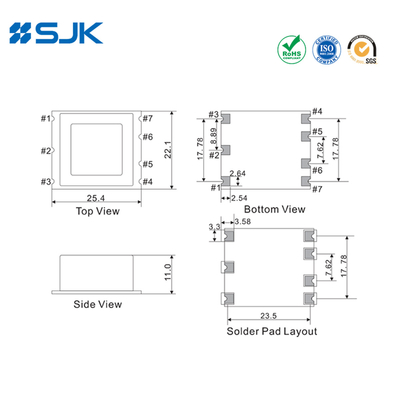

Afmetingen [mm]

SMD 25 X 22 X 11 mm Grootte OCXO Ondersteuning 5-40MHz 3.3V Oven Controlled Crystal Oscillator 0

SMD 25 X 22 X 11 mm Grootte OCXO Ondersteuning 5-40MHz 3.3V Oven Controlled Crystal Oscillator 1 +86-755-88352869

SMD 25 X 22 X 11 mm Grootte OCXO Ondersteuning 5-40MHz 3.3V Oven Controlled Crystal Oscillator 2 Rita@q-crystal.com

Tags:

25 x 22 x 11 mm ocso-oscillator

ocxo-oscillator 10ppb

laagfase geluid ocxo 11 mm
