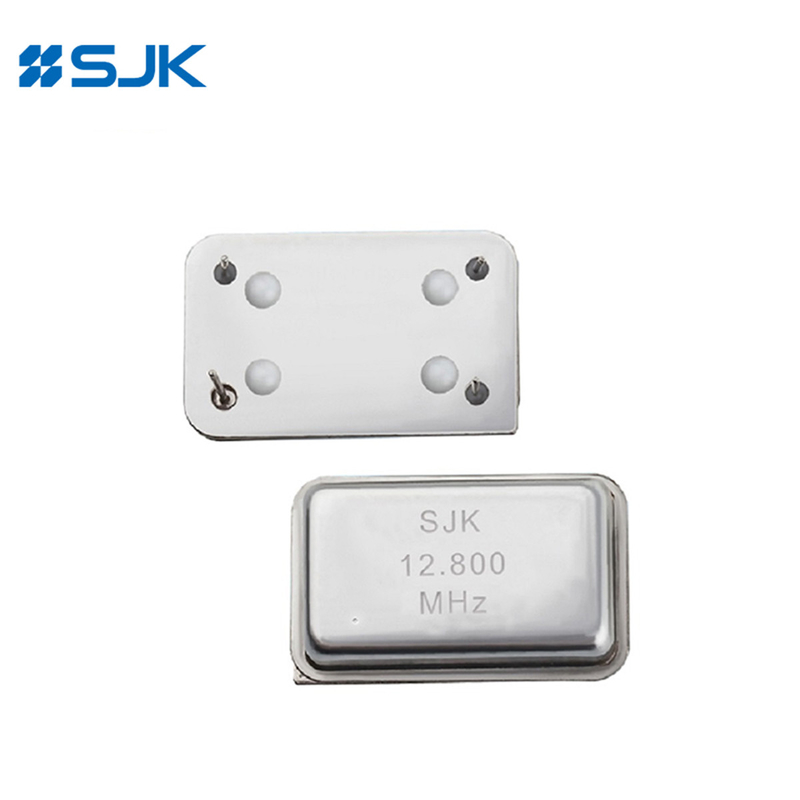

Name: Door het gat 14-pin TCXO 10-52MHz 3.3V 10pF Cliepped Sinus Wave Output
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-6T
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	SJK-6T
MOQ:	1000 stuks
Prijs:	negotiable
Verpakking:	1 Kpc/zak
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Model:

6T SMD DIP-14 TCXO

Frequentiebereik:

1.25MHz~52MHz

Voedingsspanning:

2.8V/3.3V/5.0V

Frequentiestabiliteit:

± 0,5 ppm~± 1,0 ppm

Grootte:

20.4*12,8*7,8 mm

Toepassingen:

Gps

Levering vermogen:

70KKpcs/M

Markeren:

vctcxo oscillator 14 Pin

vctcxo oscillator 3.3V 10pF

14 pin 40mhz tcxo

Productbeschrijving

Door het gat 14-pin TCXO 10-52MHz 3.3V 10pF Cliepped Sinus Wave Output

Kenmerken

Typisch 20,4×12,8×7,8 mm, DIP TCXO/VCTCXO

Hermetisch afgesloten verpakking DIP-14

Dubbel afgesloten metalen behuizing en hoge betrouwbaarheid

VC-TCXO beschikbaar

Uitgangsfrequentie: 1,25 MHz~52 MHz

CMOS of gesneden sinusgolf-uitgang

Toepassingen: grootschalige apparatuur, avionische apparatuur, communicatieapparatuur, testapparatuur, enz.

RoHS-conform en Pb-vrij

Specificaties

Type		6T DIP TCXO / VC-TCXO
Uitvoertype		Geknipt sinusgolf	CMOS-systemen
Uitgangsbelasting		10KΩ//10pF	15pF, of specificeer
Frequentiebereik		10~52 MHz	1.25~52MHz
Voedingsspanning		2.8V / 3.3V
Voedingsstroom		4mA max.	25mA max.
Uitvoerniveau		0.8 Vp-p Min.	0.1Vcc/0.9Vcc
Frequentiestabiliteit	Tolerantie	± 2,0 ppm Max. (na 2 terugstromen)
	VS Temperatuur	± 0,5 ppm~± 1,0 ppm
	Versus voedingsspanning (Vcc±5%)	± 0,2 ppm Max.
	Versus belasting (belasting varieert ±10%)	± 0,2 ppm Max.
	Versus Veroudering	± 1,0 ppm Max.
Automatische frequentieregeling (AFC) bereik (VCTCXO)		±5ppm~±10ppm (1,5±1V)
Starttijd		Maximaal 2 min.
Werktemperatuur		-40°C tot +85°C, of specificeer
Werkcyclus			40 tot 60%
Fase-geluid @10MHz	100 kHz	-1115 dBc/Hz
	1 kHz	-135 dBc/Hz
	10 kHz	-148 dBc/Hz
Verpakkingseenheid		100 stuks.

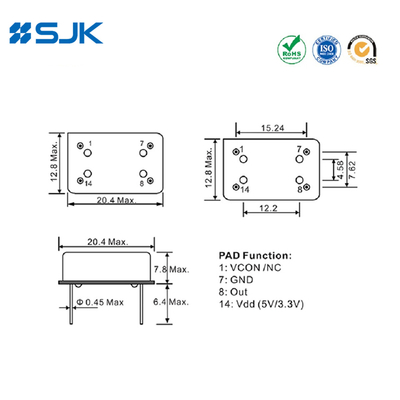

Afmetingen [mm]

Door het gat 14-pin TCXO 10-52MHz 3.3V 10pF Cliepped Sinus Wave Output 0

Door het gat 14-pin TCXO 10-52MHz 3.3V 10pF Cliepped Sinus Wave Output 1 +86-755-88352869

Door het gat 14-pin TCXO 10-52MHz 3.3V 10pF Cliepped Sinus Wave Output 2 Rita@q-crystal.com
