SMD 3225 TCXO met gesneden Sinewave Output 32.000MHz 1.8-3.3V

Merknaam:	SJK
MOQ:	3000 stuks
Prijs:	negotiable
Verpakking:	3Kpcs/rol
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Merknaam:

SJK

Certificering:

SGS, RoHS, REACH

Model:

SMD van de 7T-serie TCXO / VC-TCXO

Frequentiebereik:

10~52 MHz

Voedingsspanning:

1.8V~3.3V

Frequentiestabiliteit:

±0,5 ppm~±2,0 ppm

Grootte:

3.2*2.5*0.9mm

Toepassingen:

Mobiele telefoon, GPS, draadloze communicatie, IoT, enz.

Min. bestelaantal:

3000 stuks

Prijs:

negotiable

Verpakking Details:

3Kpcs/rol

Levertijd:

4-6 weken

Betalingscondities:

T/T

Levering vermogen:

70KKpcs/M

Markeren:

3.2 x 2

5 x 0

9 mm

Productbeschrijving

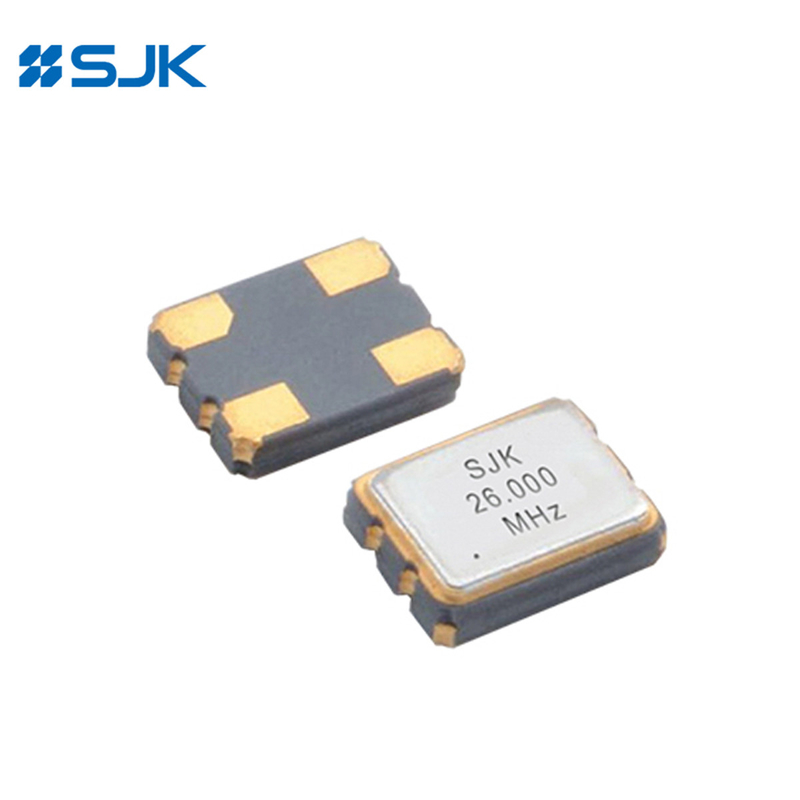

SMD 3225 TCXO met gesneden Sinewave Output 32.000MHz 1.8-3.3V

Kenmerken

Uitgangsfrequentiebereik van 10 MHz tot 52 MHz

3225 maat, 0,90 mm hoog SMD TCXO /VC-TCXO

Laagspanningsoperatie en laagfase geluid

Temperatuurstabiliteit: ± 0,5 ppm ~ ± 2,5 ppm

VCTCXO beschikbaar

Automatische montage en terugvloeiend solderen

Toepassingen: Smartphones, wearables, IoT, GPS, WLAN en meer

RoHS-conform en Pb-vrij

Specificaties

Type		SMD van de 7T-serie TCXO / VC-TCXO
Uitvoertype		Geknipt sinusgolf
Uitgangsbelasting		10KΩ//10pF
Voedingsspanning		1.8~3.3V
Frequentiebereik		10~52 MHz
Voedingsstroom		2.0mA Max.
Uitvoerniveau		0.8 Vp-p Min.
Frequentiestabiliteit	Tolerantie	± 2,0 ppm Max. (na 2 terugstromen)
	VS Temperatuur	±0,5 ppm~±2,5 ppm
	Versus Voerspanning	± 0,2 ppm Max. (Vcc±5%)	± 0,2 ppm Max. (Vcc±5%)
	Versus Belasting	± 0,2 ppm Max. (belasting varieert ±10%)
	Versus Veroudering	±1,0 ppm Max./jaar
Automatische frequentieregeling (AFC)		±5ppm~±10ppm (1,4±1V)
Starttijd		Maximaal 2 min.
Werktemperatuur		-40°C tot +85°C
Fase-geluid @ 19,2MHz	100 Hz	-115 dBc/Hz
	1 kHz	-135 dBc/Hz
	10 kHz	-148 dBc/Hz
Verpakkingseenheid		3000 stuks per spoel

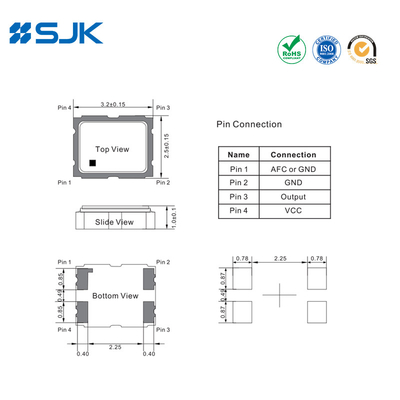

Afmetingen [mm]

SMD 3225 TCXO met gesneden Sinewave Output 32.000MHz 1.8-3.3V 0

SMD 3225 TCXO met gesneden Sinewave Output 32.000MHz 1.8-3.3V 1 +86-755-88352869

SMD 3225 TCXO met gesneden Sinewave Output 32.000MHz 1.8-3.3V 2 Rita@q-crystal.com

Tags:

3.2 x 2

5 x 0

9 mm

Verwante producten

video

1612 SMD TCXO of VC-TCXO 10~52MHz 1.8V~3.3V ±0.5ppm -40~+85°C Clipped Sinewave Output

Krijg Beste Prijs

video

3225 SMD TCXO met 38,4MHz 3.3V Clipped Sinewave Output

Krijg Beste Prijs

video

SMD Big Size 14 X 9.0mm TCXO 5 ~ 40MHz 3.3V Voor basisstation

Krijg Beste Prijs

video

SMD 7050 TCXO met 26.000MHz 1.8-3.3V Clipped Sinewave Output

Krijg Beste Prijs

video

SMD 5032 TCXO met gesneden sinusgolf Uitgang 10~52MHz 1.8-3.3V

Krijg Beste Prijs

video

SMD 3225 TCXO met gesneden Sinewave Output 32.000MHz 1.8-3.3V

Krijg Beste Prijs

video

SMD 2520 TCXO / VC-TCXO kristallen oscillators met gesneden sinusgolf-uitgang

Krijg Beste Prijs

video

SMD 2016 TCXO VC-TCXO kristal oscillators met gesneden sinusgolf uitgang 26-52MHz voor GPS

Krijg Beste Prijs

Kristalresonator

Reeks 6A, HC-49/U Crystal Unit

Serie 6B, HC-49S/SS Crystal Unit

Serie 6C, HC-49SMD/49SSMD Crystal Unit

HC-M49SMD-kristallen van de serie 6P

Serie 6D, UM-1 Crystal Unit

Serie 6Z, cilindrische kristallen eenheid

Serie 7S, SMD 1210 naadkristallen eenheid

Serie 7Y, SMD 1612 naadkristallen eenheid

Serie 7F, SMD 2016 Naadkristal-eenheid

Serie 7E, SMD 2520 naadkristallen eenheid

Serie 7U, SMD 3225 naadkristallen eenheid

Serie 7I, SMD 5032 naadkristallen eenheid

Serie 6G, SMD 6035 naadkristallen eenheid

Serie 6F, SMD 7050 naadkristallen eenheid

Serie 7Z, SMD 2520 glaskristallen eenheid

Serie 7V, SMD 3225 glaskristallen eenheid

Serie 6I, SMD 5032 glaskristallen eenheid

SMD 6035 Glaskristallen eenheid

32.768KHz stemvork kristal

Serie 7K, SMD 1610 Tuning Fork Crystal

Serie 7R, SMD 2012 Tuning Fork Crystal

Serie 7L, SMD 3215 Tuning Fork Crystal

Serie 7M, SMD 7015 Tuning Fork Crystal

Serie 6LC, SMD 8038 Tuning Fork Crystal

Serie 6LB, SMD 206B Tuning Fork Crystal

Serie 6K6, doorgat 2*6mm tuningfork kristal

Serie 6K8, door-gat 3*8mm Tuning Fork Crystal

Kristaloscillator

Série 8N, SMD 1612 Crystal Oscillator

Serial 1N, SMD 2016 Crystal Oscillator

Serie 2N, SMD 2520 Crystal Oscillator

Serie 3N, SMD 3225 Crystal Oscillator

Série 7N, SMD 5032 Crystal Oscillator

Série 6N, SMD 7050 Crystal Oscillator

Serie 9N, SMD 1490 Crystal Oscillator

Series 6MF, doorgat-kristallen oscillator van volledige grootte

Series 6MH, halve grootte kristal oscillator

Differentiële oscillator

Série 3J, SMD 3225 LVPECL-uitgangsoscillator

LVDS-uitgangsoscillator van de serie 3D, SMD 3225

Omschakelaar van de serie 3H, SMD 3225 HCSL

Opschuiver van de serie 5J, SMD 5032 LVPECL

Serial 5D, SMD 5032 LVDS-uitgangsoscillator

De in punt 5.4.1 bedoelde parameters moeten worden gebruikt voor de berekening van de afmetingen van

Série 7J, SMD 7050 LVPECL-uitgangsoscillator

Serial 7B, SMD 7050 LVDS-uitgangsoscillator

Omschakelaar van de serie 7H, SMD 7050 HCSL

Omschrijving van de uitgangs-oscillator

LVDS-uitgangsoscillator van de serie 9D, SMD 1490

OCXO

Serie 1X, SMD 9*7 Grootte OCXO

Serie 9X, SMD 14*9*5 Grootte OCXO

Serie 5X, SMD 25*22*11 Grootte OCXO

Serie 2X, doorgat OCXO

Serie 3X, doorgat 20*20 OCXO

Serie 9M, doorgat 25*25*12 OCXO

Serie 6X, doorgat 36*27*12 Grootte OCXO

TCXO/VC-TCXO

Serie 7X, SMD 2016 TCXO / VC-TCXO

Serie 7Q, SMD 2520 TCXO / VC-TCXO Clipped Sinus Wave

Serie 7T, SMD 3225 TCXO / VC-TCXO CMOS

Serie 5T, SMD 5032 TCXO / VC-TCXO

Serie 8T, SMD 7050 TCXO / VC-TCXO

Serie 9T, SMD 1490 TCXO / VC-TCXO

Serie 6T, doorgat TCXO / VC-TCXO

SMD 1612 TCXO/VC-TCXO van serie 1T

SMD 3225 TCXO /VC-TCXO van serie 8W (Clipped sine wave)

SMD serie 7W 2520 TCXO /VC-TCXO (CMOS)

VCXO

Serie 3S, SMD 3225 CMOS-uitgang VCXO

Serie 3P, SMD 3225 LVPECL Uitgang VCXO

Serie 5S, SMD 5032 CMOS-uitgang VCXO

Serie 5P, SMD 5032 LVPECL Uitgang VCXO

Serial 5V, SMD 5032 LVDS Uitgang VCXO

Serie 6S, SMD 7050 CMOS-uitgang VCXO

Serie 7P, SMD 7050 LVPECL Uitgang VCXO

Serial 6V, SMD 7050 LVDS Uitgang VCXO

Serie 9S, SMD 1490 CMOS-uitgang VCXO

Serie 9P, SMD 1490 LVPECL Uitgang VCXO

Serie 9X, SMD 1495 Grootte OCXO

Serie 5X, SMD 252211 Grootte OCXO

Serie 9M, doorgat 252512 OCXO

Serie 6X, doorgat 362712 Grootte OCXO
