Artikel/type	5S-serie (SMD 5032 VCXO)
Uitvoertype	CMOS-systemen
Uitgangsbelasting	15pF, of specificeer
Voedingsspanning	3.3V
Frequentiebereik	50~200 MHz
Voedingsstroom	60mA max.
Frequentiestabiliteit	±25 ppm, ±50 ppm, of nader specificeren
Werktemperatuur	-40°C tot +85°C, of specificeer
Bergingstemperatuur	-55°C tot +125°C
Voltage Vol (max.) /Voh (min.)	0.1Vcc /0.9Vcc
Opkomst (Tr) /val (Tf) tijd	Maximaal vijf.
Starttijd	Maximaal 10 min.
Werkcyclus	45 tot 55%
Absolute trekbereik (APR) *	±50 ppm Min., of specificeren
Nominaal controlebereik	0.5 Vcc
Sturingspanningsgebied	0 ~ Vcc
Lineair	Maximaal 10%.
Fase-jitter (12KHz~20MHz)	1pS Max.
Verpakkingseenheid	1000 stuks per spoel

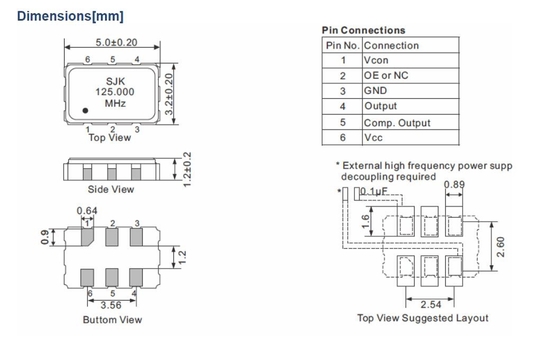

Afmetingen[mm]

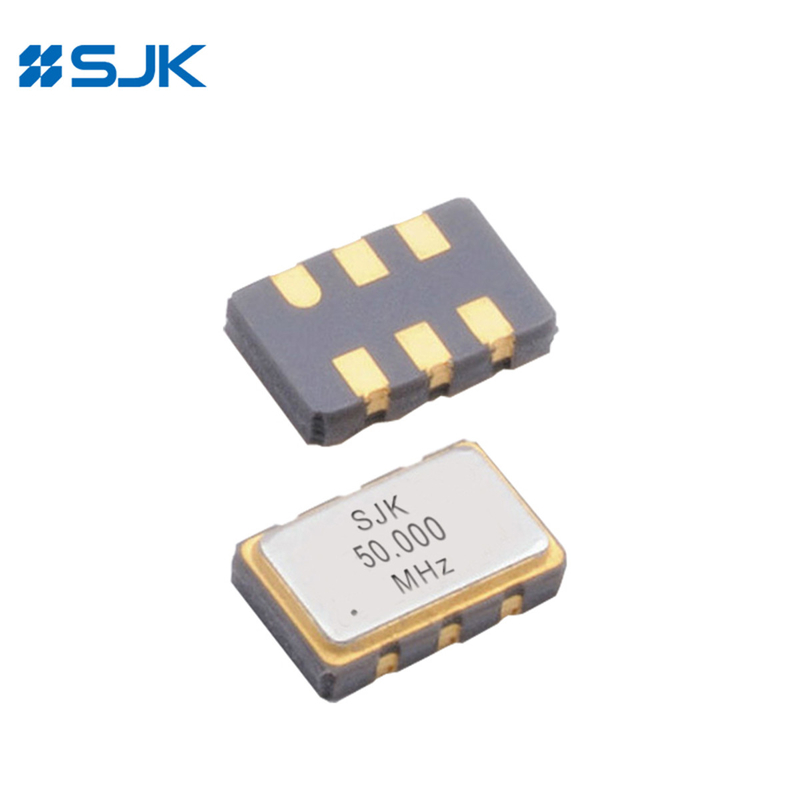

SMD 5032 VCXO met CMOS-uitgang 6 pads 75.000MHz 3.3V -40~+85°C ±25ppm Voor Sever 0

SMD 5032 VCXO met CMOS-uitgang 6 pads 75.000MHz 3.3V -40~+85°C ±25ppm Voor Sever 1 +86-755-88352869

SMD 5032 VCXO met CMOS-uitgang 6 pads 75.000MHz 3.3V -40~+85°C ±25ppm Voor Sever 2 Rita@q-crystal.com
