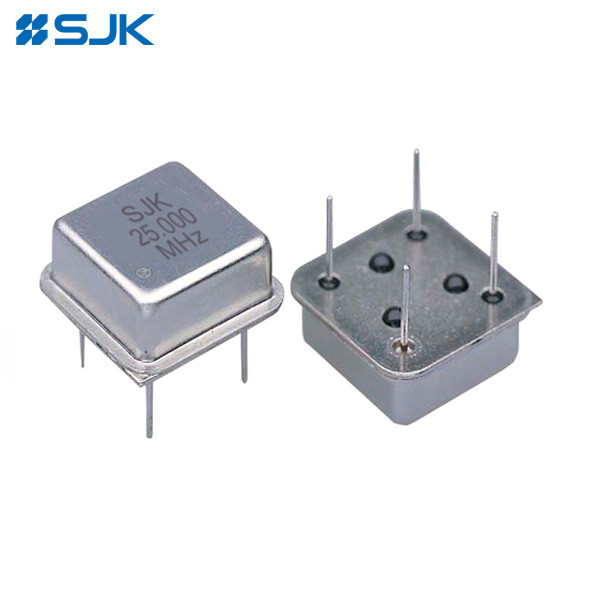

Alle metalen gelaste half-size (DIP-8) pakket, maat met 12,7 * 12,7 * 5,3 mm.
Tri-state functie
Voerspanning: 3,3 V /5,0 V
Beschikbaar frequentiebereik: 0,25 MHz tot 180 MHz
Laag fase geluid en jitter
Toepassing op testapparatuur, elektronische instrumenten, telecommunicatie, avionica, slimme netten, enz.
RoHS-compliant / Pb-vrij

Elektronische specificaties:

Artikel 1	6MH-serie DIP8 kristallen oscillator
Uitvoertype	CMOS-systemen
Uitgangsbelasting	15pF, of specificeer
Frequentiebereik	0.25 MHz tot 180 MHz
Voedingsspanning	3.3V / 5V
Frequentiestabiliteit (alle omstandigheden)	±20ppm, ±25ppm, ±30ppm, ±50ppm, of specificeer
Huidig verbruik	45 mA max.
Stand-by-stroom	20 μA max.
Symmetrie	40 tot 60%
0 Uitgangsspanning (V)_OL)	0.1 Vcc max.
1 Uitgangsspanning (V)_{Oh, dat is...})	0.9 Vcc min.
Opstijging/valtijd	5.0ns max.
OE 0 Niveaustuitgangsspanning (V)_II.)	0.2 Vcc max.
OE 1-niveau Uitgangsspanning (V)_IH)	00,8 Vcc min.
Starttijd	5Maximaal 0.0ms.
Werktemperatuur	-40°C tot +85°C, of specificeer
Bergingstemperatuur	-55°C tot +125°C, of specificeer
Fase Jitter	1 PS max.
Pakketgrootte	12.712.75.3mm

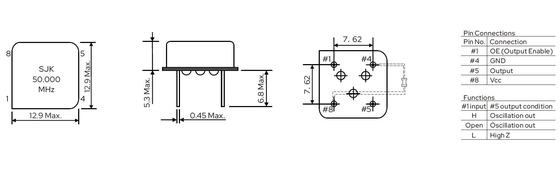

Afmetingen:

6MH-serie DIP8 kristal oscillator met een symmetrie van 40-60% hoge frequentie 0
