Name: 9N-serie SMD 14 X 9 Crystal Oscillator 1MHz tot 170MHz HCMOS-uitgang Hoge frequentie en stabiliteit Lage stroomverbruik
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: 9N-serie SMD 14*9 kristallen oscillator
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	9N-serie SMD 14*9 kristallen oscillator
MOQ:	500 stuks
Prijs:	Negotiate
Verpakking:	500 stuks per spoel
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Type:

9N-serie SMD 14*9 kristallen oscillator

Frequentiebereik:

1 MHz tot 170 MHz

Grootte:

14*9*6 mm

Uitvoertype:

CMOS-systemen

Voedingsspanning:

1.8 tot 3.3 V, 5 V

Functie:

Tri-staat

Levering vermogen:

30K PCs per maand

Markeren:

14 x 9 spxo oscillator

spxo-oscillator 1MHz

kristalresonator 170MHz

Productbeschrijving

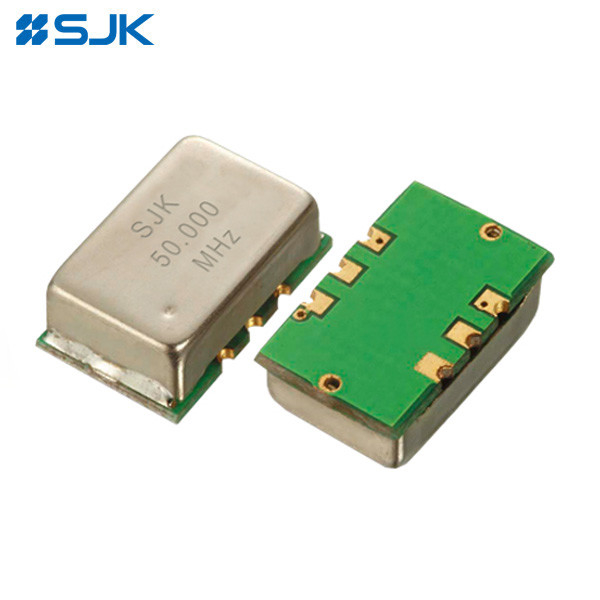

9N-serie SMD 14*9 Crystal Oscillator 1MHz tot 170MHz HCMOS-uitgang Hoge frequentie en stabiliteit Lage stroomverbruik

9N-serie SMD 14 X 9 Crystal Oscillator 1MHz tot 170MHz HCMOS-uitgang Hoge frequentie en stabiliteit Lage stroomverbruik 0

Kenmerken:

SMD-verpakkingsgrootte 14*9*6mm
Frequentiebereik van 1 MHz tot 170 MHz
Laagspanningsoperatie: 1,8 V tot 3,3 V, 5,0 V
Ofwel fundamentele en 3e overtone soution
Tri-state functie
Automatische montage en terugvloeiend solderen
Toepassingen: glasvezelkanaal, Ethernet, SDH, Serial ATA, SCSI, SONET, enz.
RoHS-compliant / Pb-vrij

Elektronische specificaties:

Artikel 1	9N-serie SMD 14*9 kristallen oscillator
Uitvoertype	CMOS-systemen
Uitgangsbelasting	15pF, of specificeer
Frequentiebereik	1 MHz tot 170 MHz
Voedingsspanning	1.8V tot 3.3V, 5V
Huidig verbruik	50mA max.
Stand-by-stroom	10 μA max.
0 Uitgangsspanning (V)_OL)	0.1 Vcc max.
1 Uitgangsspanning (V)_{Oh, dat is...})	0.9 Vcc min.
Symmetrie	40 tot 60%
Tijd van opkomst / valtijd	Maximaal 10 seconden.
OE Pin 0 Niveau Inlaatspanning (V)_II.)	0.2 Vcc max.
OE Pin 1 Invoerspanning (V)_IH)	00,8 Vcc min.
Starttijd	Maximaal twee seconden.
Werktemperatuurbereik	-20°C tot +70°C, -40°C tot +85°C, of specificeer
Temperatuurbereik voor opslag	-55°C tot +125°C
Fase Jitter	1ps max.
Pakketgrootte	14.49.66mm

Afmetingen:

9N-serie SMD 14 X 9 Crystal Oscillator 1MHz tot 170MHz HCMOS-uitgang Hoge frequentie en stabiliteit Lage stroomverbruik 1
