Name: SMD 1490 LVDS oscillator met 14*9,6*5,6 mm differentiële oscillator
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-9D
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	SJK-9D
MOQ:	100 stuks
Prijs:	negotiable
Verpakking:	100 stuks per zak
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Model:

LVDS-uitgangs-SMD-oscillator van de 9D-serie

Uitgangsfrequentie:

25~700 MHz

Voedingsspanning:

2.5V / 3.3V

Uitvoertype:

LVDS

Frequentiestabiliteit:

+-25 ppm, of specificeer

Grootte:

14*9,6*5,6 mm

Toepassingen:

Server, Gigabit Ethernet, Smart Grid, FPGA, enz.

Levering vermogen:

70KKpcs/M

Markeren:

SMD 1490 differentiële oscillator

14 x 9

6 x 5

Productbeschrijving

SMD 1490 LVDS oscillator met 14*9,6*5,6 mm differentiële oscillator

Kenmerken

Differentiële LVDS-uitgangscrystaloscillator

Typische 14×9,6×5,6 mm, LVDS-uitgangscrystal oscillator

Uitgangsfrequentiebereik van 25 MHz tot 700 MHz

Gebruik van een laag voedingsspanning: 2,5 V/3,3 V

Verpakking voor oppervlaktebevestiging

Uitstekend laag fase geluid en jitter

3-staatfunctie beschikbaar

Automatische montage en terugvloeiend solderen

Toepassingen: Server, SAN, breedbandtoegang, Smart Grid, Gigabit Ethernet, glasvezelkanaal, enz.

RoHS-conform / Pb-vrij

Specificaties

Type	LVDS-uitgangs-SMD-oscillator van de 9D-serie
Uitvoertype	LVDS
Uitgangsbelasting	100Ω
Voedingsspanning	2.5V/3.3V
Frequentiebereik	25~700 MHz
Voedingsstroom	80mA max.
Algemene frequentiestabiliteit*	±25 ppm, ±50 ppm, of specificeren
Werktemperatuur	-40°C tot +85°C, of specificeer
Bergingstemperatuur	-55°C tot +125°C
Voltage Vol (max.) /Voh (min.)	0.9V /1.6V
Opkomst (Tr) /val (Tf) tijd	Maximaal.
Werkcyclus	45 tot 55%
Starttijd	Maximaal 10 min.
Fase-geluid (156,25MHz) bij 1KHz	-120 dBc/Hz
Fase-jitter (12KHz~20MHz)	1pS Max.
Veroudering (bij 25°C)	± 3 ppm/jaar Max.
Verpakkingseenheid	500 stuks per spoel

*: Inclusief frequentietoleranties bij 25°C, temperatuurverschillen, versnellingsspanning, veroudering en trillingen

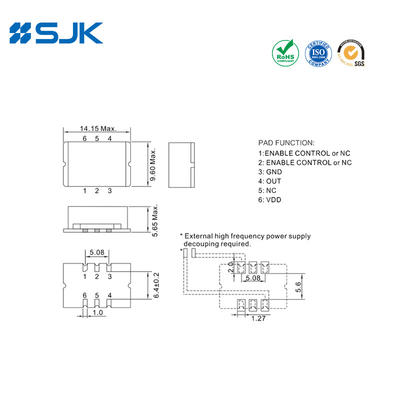

Afmetingen [mm]

SMD 1490 LVDS oscillator met 14*9,6*5,6 mm differentiële oscillator 0

SMD 1490 LVDS oscillator met 14*9,6*5,6 mm differentiële oscillator 1 +86-755-88352869

SMD 1490 LVDS oscillator met 14*9,6*5,6 mm differentiële oscillator 2 Rita@q-crystal.com
