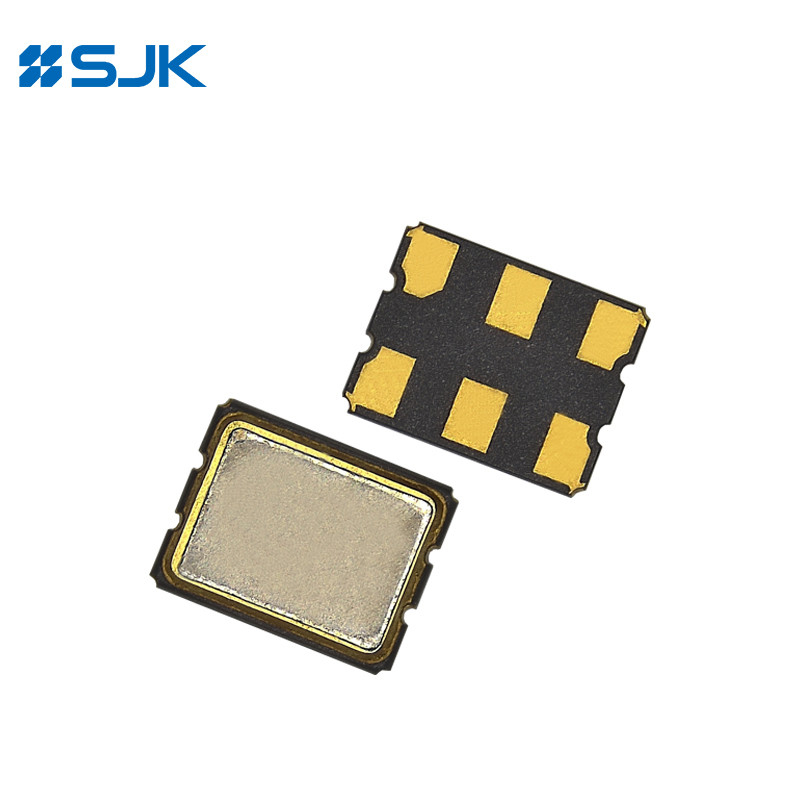

Name: SMD 7050 HCSL Oscillator Support 25~200MHz 3.3V Voor communicatie-toepassingen
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-7H
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	SJK-7H
MOQ:	1000 stuks
Prijs:	negotiable
Verpakking:	1Kpcs per spoel
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Model:

7H-serie HCSL Output SMD oscillator

Uitgangsfrequentie:

25~200MHz

Voedingsspanning:

2.5V/3.3V

Uitvoertype:

HCSL

Frequentiestabiliteit:

± 25 ppm, of specificeren

Grootte:

7.0*5,0*1,3 mm

Toepassingen:

Server, Gigabit Ethernet, Smart Grid, FPGA, enz.

Levering vermogen:

70KKpcs/M

Markeren:

SMD 7050 differentiaalscillatoren

differentiaalscillatoren 3

3 V

Productbeschrijving

SMD 7050 HCSL Oscillator Support 25~200MHz 3.3V Voor communicatie-toepassingen

Kenmerken

Differentiële uitgangscrystaloscillator (HCSL-uitgang)

Typische 7,0×5,0×1,45 mm, HCSL-uitgangscrystal oscillator

Uitgangsfrequentiebereik van 25 MHz tot 200 MHz

Gebruik van een laag voedingsspanning: 2,5 V/3,3 V

Uitstekend laag fase geluid en jitter

3-staatfunctie beschikbaar

Automatische montage en terugvloeiend solderen

Toepassingen: Server, SAN, breedbandtoegang, Smart Grid, Gigabit Ethernet, glasvezelkanaal, enz.

RoHS-conform / Pb-vrij

Specificaties

Type	7H-serie HCSL Output SMD oscillator
Uitvoertype	HCSL
Uitgangsbelasting	50Ω
Voedingsspanning	2.5V/3.3V
Frequentiebereik	25~200MHz
Voedingsstroom	30mA max.
Algemene frequentiestabiliteit*	±25 ppm, ±50 ppm, of specificeren
Werktemperatuur	-40°C tot +85°C, of specificeer
Bergingstemperatuur	-55°C tot +125°C
Voltage Vol (max.) /Voh (min.)	0mV /740mV
Opkomst (Tr) /val (Tf) tijd	0.5ns max.
Werkcyclus	45 tot 55%
Starttijd	Maximaal 10 min.
Fase-geluid (156,25MHz) bij 1KHz	-120 dBc/Hz
Fase-jitter (12KHz~20MHz)	1pS Max.
Veroudering (bij 25°C)	± 3 ppm/jaar Max.
Verpakkingseenheid	1000 stuks per spoel

* Inclusief frequentietolerantie bij 25°C, temperatuurverschillen, voedingsspanning, veroudering en trillingen

Afmetingen [mm]

SMD 7050 HCSL Oscillator Support 25~200MHz 3.3V Voor communicatie-toepassingen 0

SMD 7050 HCSL Oscillator Support 25~200MHz 3.3V Voor communicatie-toepassingen 1 +86-755-88352869

SMD 7050 HCSL Oscillator Support 25~200MHz 3.3V Voor communicatie-toepassingen 2 Rita@q-crystal.com
