Name: SMD 7050 LVPECL oscillator met 10~1500MHz ± 25ppm voor SAN-toepassingen
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-7J
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	SJK-7J
MOQ:	1000 stuks
Prijs:	negotiable
Verpakking:	1Kpcs per spoel
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Model:

7J-serie LVPECL Output SMD-oscillator

Uitgangsfrequentie:

10~1500MHz

voedingsspanning:

2.5V/3.3V

Outputtype:

LVPECL

Frequentiestabiliteit:

± 25 ppm, of specificeren

Grootte:

7.0*5,0*1,45 mm

Toepassingen:

Server, SAN, Smart Grid, breedbandtoegang, enz.

Levering vermogen:

70KKpcs/M

Markeren:

SMD 7050 differentiaalscillatoren

differentiaaloscillatoren 10MHz

LVPECL-oscillator 1500 MHz

Productbeschrijving

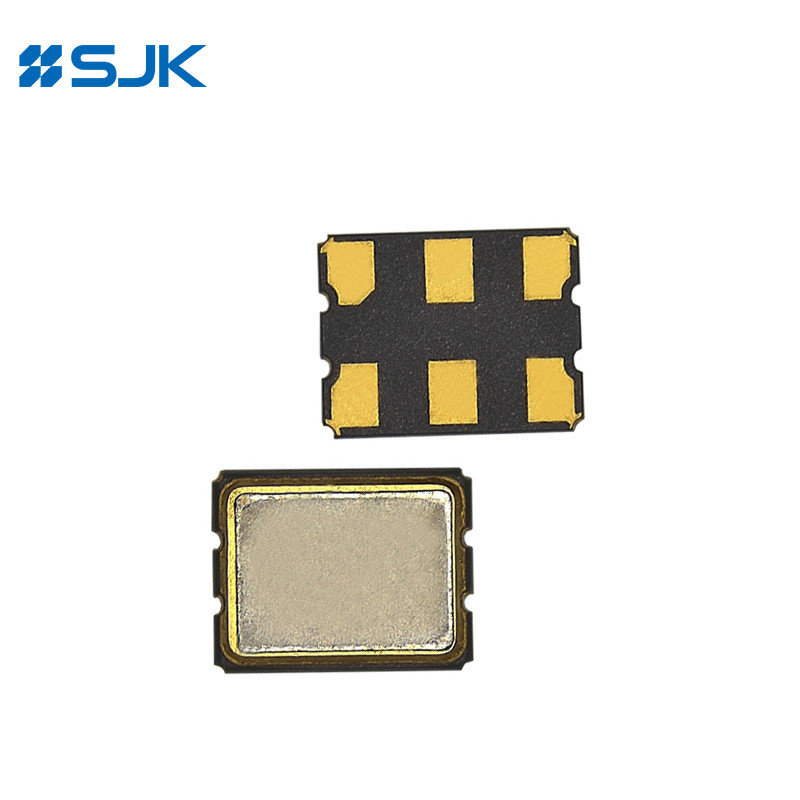

SMD 7050 LVPECL oscillator met 10~1500MHz ± 25ppm voor SAN-toepassingen

Kenmerken

Differentiële uitgangscrystaloscillator (LVPECL-uitgang)

Typische 7,0×5,0×1,45 mm, LVPECL-uitgangscrystal oscillator

Uitgangsfrequentiebereik van 10 MHz tot 1500 MHz

Gebruik van een laag voedingsspanning: 2,5 V/3,3 V

Uitstekend laag fase geluid en jitter

3-staatfunctie beschikbaar

Automatische montage en terugvloeiend solderen

Toepassingen: Server, SAN, breedbandtoegang, Smart Grid, Gigabit Ethernet, glasvezelkanaal, enz.

RoHS-conform en Pb-vrij

Specificaties

Type	7J-serie LVPECL Output SMD oscillator
Uitvoertype	LVPECL
Uitgangsbelasting	50Ω tot Vcc-2V
Voedingsspanning	2.5V/3.3V
Frequentiebereik	10~320 MHz	10~1500MHz
Voedingsstroom	100mA max.	50mA max.
Algemene frequentiestabiliteit*	±25 ppm, ±50 ppm, of specificeren
Werktemperatuur	-40°C tot +85°C, of specificeer
Bergingstemperatuur	-55°C tot +125°C
Voltage Vol (max.) /Voh (min.)	Vcc-1.62V /Vcc-1.026V
Opkomst (Tr) /val (Tf) tijd	1.0ns Max.
Werkcyclus	45 tot 55%
Starttijd	Maximaal 2 min.	Maximaal 10 min.
Fase-geluid (156,25MHz) @1KHz	-130 dBc/Hz	-113 dBc/Hz
Fase-jitter (12KHz~20MHz)	1pS Max.
Veroudering (bij 25°C)	± 3 ppm/jaar Max.
Verpakkingseenheid	1000 stuks per spoel

* Inclusief frequentietolerantie bij 25°C, temperatuurverschillen, voedingsspanning, veroudering en trillingen

Afmetingen [mm]

SMD 7050 LVPECL oscillator met 10~1500MHz ± 25ppm voor SAN-toepassingen 0

SMD 7050 LVPECL oscillator met 10~1500MHz ± 25ppm voor SAN-toepassingen 1 +86-755-88352869

SMD 7050 LVPECL oscillator met 10~1500MHz ± 25ppm voor SAN-toepassingen 2 Rita@q-crystal.com
