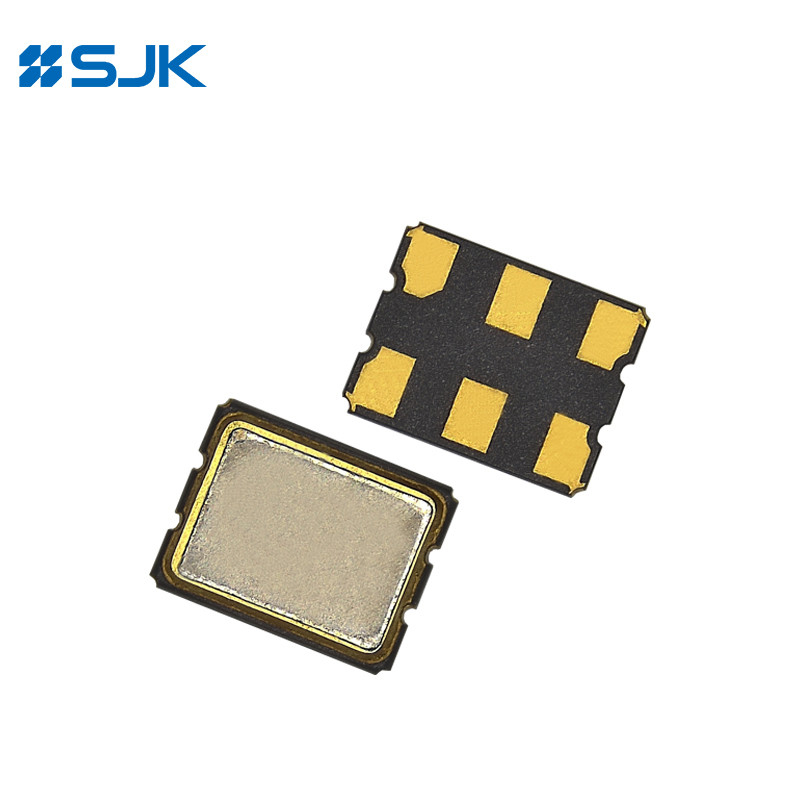

Name: SMD 3225 HCSL Oscillator Support 25~200MHz ±15ppm Voor Server
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-3H
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	SJK-3H
MOQ:	1000 stuks
Prijs:	negotiable
Verpakking:	3Kpcs/rol
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Model:

3H-serie HCSL Output SMD oscillator

Uitgangsfrequentie:

25~200MHz

Voedingsspanning:

2.5V/3.3V

Uitvoertype:

HCSL

Frequentiestabiliteit:

±15 ppm of specificeren

Toepassingen:

Server, communicatieapparaat, optisch transmissietoestel, enz.

Pakket:

3225

Levering vermogen:

70KKpcs/M

Markeren:

RoHS-differentiële oscillator

Optische transmissie Differentiële oscillator

200 MHz HCSL-oscillator

Productbeschrijving

SMD 3225 HCSL Oscillator Ondersteuning 25~200MHz ±15ppm voor Server

Kenmerken

Differentiële output HCSL

Uitgangsfrequentiebereik van 25 MHz tot 200 MHz

2.5V/3.3V bedrijfsspanning, hogesnelheidstype

Uitstekend laag fase geluid en jitter

3-staatfunctie beschikbaar

Automatische montage en terugvloeiend solderen

Toepassingen: Server, optisch transmissietoestel, communicatieapparaat, glasvezelkanaal, Ethernet, enz.

RoHS-conform / Pb-vrij

Specificaties

Type	3H-serie HCSL-uitgangsoscillator
Uitvoertype	HCSL
Uitgangsbelasting	50Ω
Voedingsspanning	2.5V/3.3V
Frequentiebereik	25~200MHz
Voedingsstroom	30mA max.
Algemene frequentiestabiliteit*	±50 ppm, of specificeren
Werktemperatuur	-40°C tot +85°C, of specificeer
Bergingstemperatuur	-55°C tot +125°C
Voltage Vol (max.) /Voh (min.)	0mV /740mV
Opkomst (Tr) /val (Tf) tijd	0.5ns max.
Werkcyclus	45 tot 55%
Starttijd	Maximaal 3 seconden.
Fase-geluid (156,25MHz) @1KHz	-120 dBc/Hz
Fase-jitter (12KHz~20MHz)	1pS Max.
Veroudering (bij 25°C)	± 3 ppm/jaar Max.
Verpakkingseenheid	3000 stuks per spoel

* Inclusief frequentietolerantie bij 25°C, temperatuurverschillen, versnellingsspanning, veroudering en trillingen.

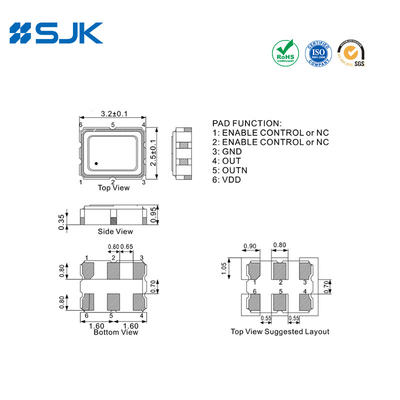

Afmetingen [mm]

SMD 3225 HCSL Oscillator Support 25~200MHz ±15ppm Voor Server 0

SMD 3225 HCSL Oscillator Support 25~200MHz ±15ppm Voor Server 1 +86-755-88352809, EXT: 851

SMD 3225 HCSL Oscillator Support 25~200MHz ±15ppm Voor Server 2 Rita@q-crystal.com
