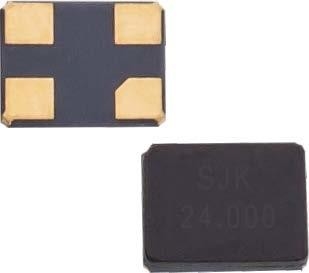

Name: 7Z glaskristal kwartskristalresonator
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
Price: 1,499.05 USD
Availability: InStock

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Type:

7Z Glasverzegeld SMD-kristal

Frequentiebereik:

12~64MHz

Overtone Order:

Fundamenteel

Grootte:

2.5u00d72.0u00d70.75mm

VERPAKKINGSeenheid:

3000 stuks per spoel

Toepassingen:

Telecommunicatie, pc's, DVC, DSC, enz.

Markeren:

12 MHz kwartskristalresonator

met een vermogen van niet meer dan 10 W

4 MHz resonator OEM

Productbeschrijving

Specificaties en afmetingen

Kenmerken

2520 grootte miniatuur en lichtgewicht SMD kristalresonator met een laag profiel van 0,75 mm

Breed frequentiebereik van 12 MHz tot 64 MHz

Uitstekende hittebestendigheid.

Hoge precisie en hoge betrouwbaarheid

Automatische montage en terugvloeiend solderen

Toepassingen: telecommunicatie, consumentenapparatuur, DVC, pc, DSC, automotive toepassingen, enz.

RoHS-conform

Specificaties

Type	7Z Glasverzegeld SMD-kristal
Frequentiebereik	12~13MHz	13~20MHz	20 tot en met 27 MHz	27~64MHz
Overtone Orde	Fundamenteel
Vervoervermogen	8pF, 10pF, 12pF, of specificeer
Niveaus van aandrijving	1 ~ 50 μW Max. (10 μW Typ.)
Frequentietolerantie	±10 ppm, ±20 ppm, of nader specificeren
Serieweerstand	200Ω max.	150Ω max.	80Ω Max.	60Ω max.
Shuntcapaciteit	5pF max.
Werktemperatuur	-20°C tot +70°C, -40°C tot +85°C, of specificeer
Bergingstemperatuur	-55~+125°C
Veroudering (bij 25°C)	± 3 ppm/jaar max.
Verpakkingseenheid	3000 stuks per spoel

Afmetingen [mm]

7Z glaskristal kwartskristalresonator 0
