Name: Miniatuur en lichtgewicht 7U-serie SMD3225 Naadkristallen Eenheid Hoogfrequentiestabiliteit voor hoogfrequente toepassingen
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SMD3225 Crystal Unit
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	SMD3225 Crystal Unit
MOQ:	3000 stuks
Prijs:	Negotiate
Verpakking:	3000pcs /Reel
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Type:

7U-serie SMD3225 Crystal Unit

Frequentiebereik:

8 MHz tot 125 MHz

Grootte:

3.2*2.5*0.7mm

Overtone Order:

Fundamentele / 3e Overtone

Vervoervermogen:

8pF, 10pF, 12pF, of specificeer

Groen product:

RoHS-compliant / Pb-vrij

Levering vermogen:

30K PCs per maand

Markeren:

met een vermogen van meer dan 10 W

met een vermogen van niet meer dan 10 W

Productbeschrijving

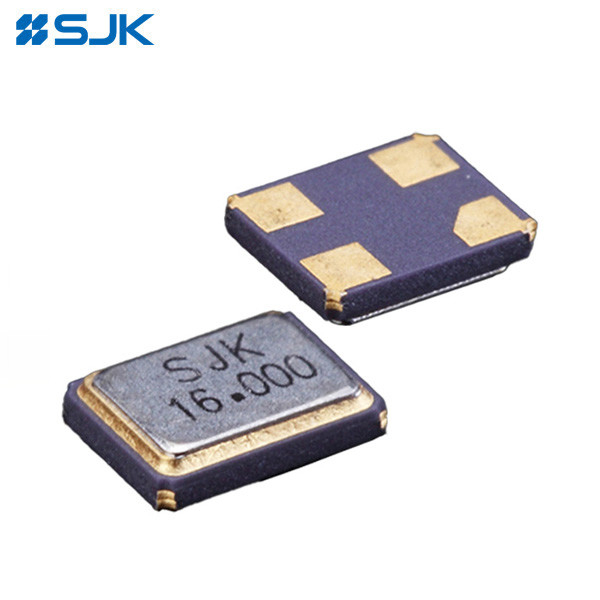

Miniatuur en lichtgewicht 7U-serie SMD3225 Naadkristallen Eenheid Hoogfrequentiestabiliteit voor hoogfrequente toepassingen

Kenmerken:

3225-grootte miniatuur- en lichtgewicht SMD-kristallen-eenheid met een laag profiel van 0,7 mm
Frequentiebereik van 8 MHz tot 125 MHz
Hoge precisie en hoge frequentiestabiliteit
Hoge betrouwbare milieuprestaties
Toepassing voor draadloze modules, automobielindustrie, draagbare apparaten, DSC, PDA, tablet, mobiele communicatie, enz.
RoHS-conform / Pb-vrij

Elektronische specificatie:

Artikel 1	7U-serie SMD3225 kristallen eenheid
Frequentiebereik	8 MHz tot 10 MHz	10 MHz tot 12 MHz	12 MHz tot 30 MHz	30 MHz tot 54 MHz	40 MHz tot 125 MHz
Orde Overton	Fundamenteel				3e Overtone
Vervoervermogen	8pF, 10pF, 12pF, of specificeer (8pF~32pF)
Niveaus van aandrijving	10 μW (typisch) 100 μW (maximaal)
Frequentietolerantie	±10 ppm, ±20 ppm of specifiek (bij 25°C)
Frequentiestabiliteit bij temperatuur	±10 ppm, ±20 ppm, of nader specificeren
Serieweerstand	600Ω max.	200Ω max.	100Ω max.	60Ω max.	80Ω max.
Werktemperatuur	- 20°C~ +70°C, -40°C~+85°C, of aangeven
Bergingstemperatuur	- 55°C~+125°C
Pakketgrootte	3.22.50.7mm
Verpakkingseenheid	3000 stuks per spoel

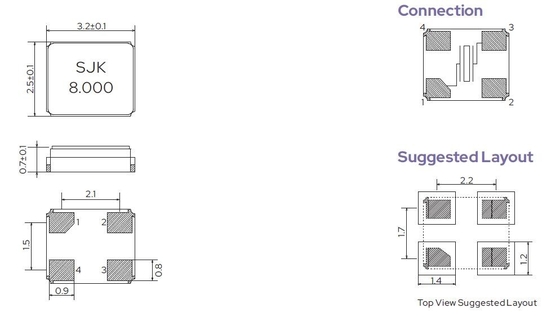

Afmetingen:
