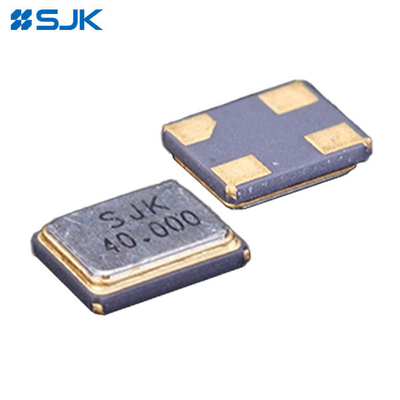

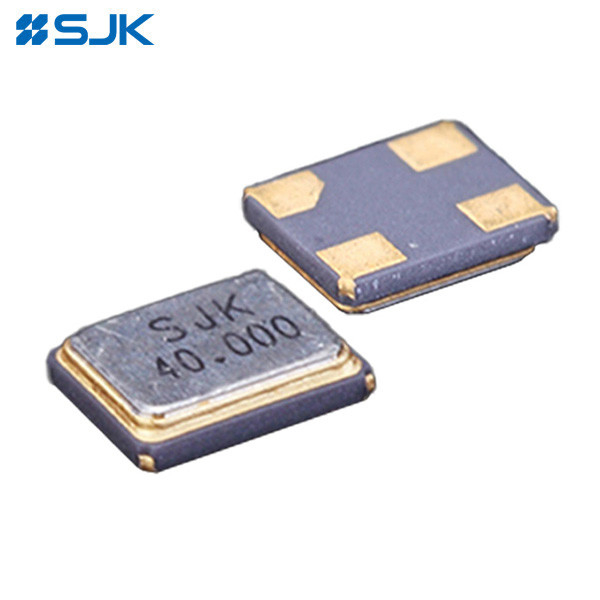

Name: 7E-serie SMD2520 Crystal Unit 12MHz tot 96MHz Hoge precisie voor draadloze communicatie
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SMD2520 Crystal Unit
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	SMD2520 Crystal Unit
MOQ:	3000 stuks
Prijs:	Negotiate
Verpakking:	3000pcs /Reel
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Type:

7E-serie SMD2520 kristallen eenheid

Frequentiebereik:

12~96MHz

Grootte:

2.5*2.0*0.6mm

Overtone Order:

Fundamenteel

Vervoervermogen:

8pF, 10pF, 12pF, of specificeer

Groen product:

RoHS-compliant / Pb-vrij

Levering vermogen:

30K PCs per maand

Markeren:

SMD2520 kristalresonator

12 MHz kristalresonator

96MHz kristal eenheden beperkt

Productbeschrijving

7E-serie SMD2520 Crystal Unit 12MHz tot 96MHz Hoge precisie en hoge betrouwbaarheid voor draadloze communicatie

Kenmerken:

Hoge precisie en hoge frequentiestabiliteit
Industriestandaardpakket:2.5 x 2,0 x 0,55 mm
Frequentiebereik van 12 MHz tot 96 MHz
Zeer goed voor het verminderen van het EMI-effect
Voorziet in een schone en stabiele referentieklok voor een breed scala aan IC's
RoHS en REACH-conform, Pb-vrij
Toepassingen voor draadloze communicatie, CPE, router, Ethernet-switch, gateway, set-top box, notebook, tablet, server, industriële besturing, enz.

Elektronische specificaties:

Artikel 1	7E-serie SMD2520 kristallen eenheid
Frequentiebereik	12MHz~16MHz	16MHz~20MHz	20 MHz ~ 30 MHz	30MHz~60MHz	60 MHz~96 MHz
Overtone Orde	Fundamenteel
Frequentietolerantie	±10ppm, ±20ppm, ±30ppm, of specificeer
Frequentiestabiliteit bij temperatuur	±10ppm, ±20ppm, ±30ppm, of specificeer
Niveaus van aandrijving	100 μW typisch, 300 μW max.
Vervoervermogen	6~20pF, of specificeer
Serieweerstand	180Ω max.	100Ω max.	80Ω max.	60Ω max.	50Ω max.
Werktemperatuur	-20°C tot +70°C, -40°C tot +85°C, of specificeer
Bergingstemperatuur	-55°C tot +125°C
Veroudering	± 3 ppm/jaar max.
Pakketgrootte	2.52.00.55 mm
Verpakkingseenheid	3000 stuks per spoel

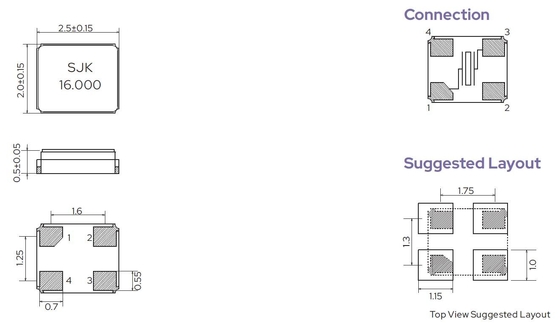

Afmetingen:
