Name: UM-1 Crystal Resonator Support Low Frequency Dip Type
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: UM-1
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	UM-1
MOQ:	1000 stuks
Prijs:	negotiable
Verpakking:	1 Kpc/zak
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Type:

6D doorgatkristal

Frequentiebereik:

4~200 MHz

Overtone Order:

Fundamentele /3e Overtone /5e Overtone /7e Overtone

VERPAKKINGSeenheid:

1000 stuks

Toepassingen:

LCDM, TV, STB, communicatie, consumentenapparatuur, enz.

Aantal pinnen:

2 spelden

Levering vermogen:

70KKpcs/M

Markeren:

4MHz kristalresonator lage frequentie

200 MHz kristalresonator dip type

200MHz kristal eenheid

Productbeschrijving

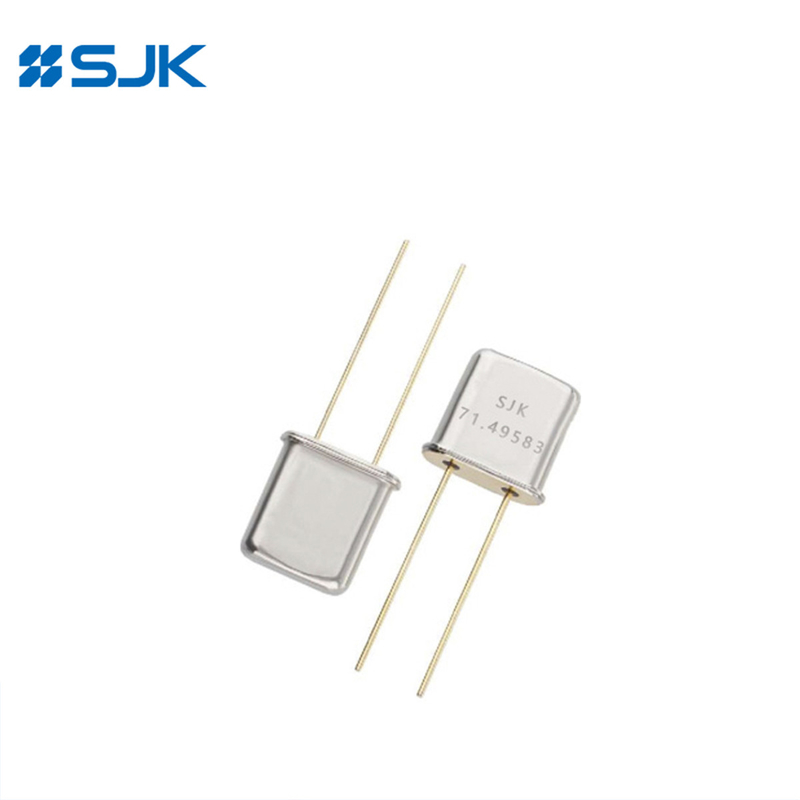

UM-1 Crystal Resonator Support Low Frequency Dip Type

Kenmerken

met een diameter van niet meer dan 50 mm

Alle standaardfrequenties

Frequentiebereik van 4 MHz tot 200 MHz

Uitstekende verouderingskenmerken

Eenvormig frequentietuningbereik en modulatiegevoeligheid

Toepassingen: TV, STB, LCDM, communicatie, consumentenapparatuur, kabelmodem, enz.

RoHS-conform en Pb-vrij

Specificaties

Type	6D doorgatkristal
Frequentiebereik	4~24 MHz	24~100 MHz	100 tot 200 MHz
Overtone Orde	Fundamenteel	3e Overtone	5e / 7e Overtone
Vervoervermogen	Serie of 9pF~50pF
Niveaus van aandrijving	1 tot en met 500 μW Max. (100 μW Typ.)
Frequentietolerantie	±10 ppm, ±20 ppm, of nader specificeren
Serieweerstand	40~100Ω	40 ~ 80Ω	100Ω
Werktemperatuur	-20~+70°C, -40~+85°C
Bergingstemperatuur	-55°C tot +125°C
Shuntcapaciteit	7pF max.
Veroudering (bij 25°C)	± 5 ppm/jaar max.
Verpakkingseenheid	200 stuks

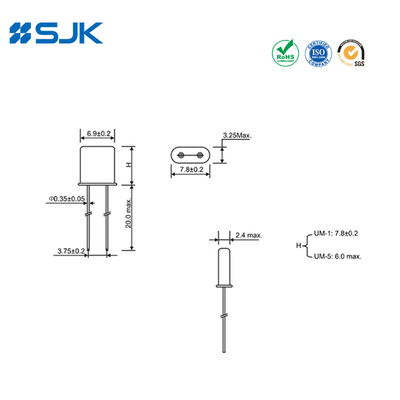

Afmetingen [mm]

UM-1 Crystal Resonator Support Low Frequency Dip Type 0

UM-1 Crystal Resonator Support Low Frequency Dip Type 1 +86-755-88352869

UM-1 Crystal Resonator Support Low Frequency Dip Type 2 Rita@q-crystal.com
