Name: 6B-serie HC-49S/SS Crystal Unit 3.0MHz tot 100.0MHz met strakke tolerantie en stabiliteit voor beveiligingssystemen
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: HC-49S Crystal Unit
Price: 1,499.05 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	HC-49S Crystal Unit
MOQ:	1000 stuks
Prijs:	Negotiate
Verpakking:	1000 stuks per zak
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS, RoHS, REACH

Type:

HC-49S Crystal Unit

Frequentiebereik:

30,0 MHz tot 100 MHz

Pakketgrootte:

11.0*4,5*3,0 mm

Vervoervermogen:

16pF, 18pF, 20pF, of specificeer

Werktemperatuur:

-40~+85°C

Frequentietolerantie:

10 ppm, 20 ppm, of specificeer

Levering vermogen:

30K PCs per maand

Markeren:

3.0MHz Kristallen Eenheden

100.0MHz Kristallen Eenheden

16 MHz resonator voor beveiligingssystemen

Productbeschrijving

6B-serie HC-49S/SS Crystal Unit 3.0MHz tot 100.0MHz met strakke tolerantie en stabiliteit voor beveiligingssystemen

Kenmerken:

Standaard HC-49S metalen verpakking
Fundamenteel en 3e Overtone Crystal Design
Frequentiebereik van 3,0 MHz tot 100 MHz
Pakketgrootte met 11,0*4,5*3,0 mm of 11,0*4,5*2,0 mm beschikbaar
Strakke tolerantie en stabiliteit
Lage kosten en grote capaciteit voor massaproductie
Toepassingen voor pc's, consumentenelektronica, automobielelektronica, gamingapparatuur, industriële besturing, beveiliging, pc-perifere apparatuur, draadloze communicatie, enz.
RoHS-conform / Pb-vrij

Elektronische specificaties:

Artikel 1	6B-serie HC-49S Crystal Unit
Frequentiebereik	3.0 MHz tot 100 MHz
Vervoervermogen	16pF, 18pF, 20pF, 22pF of specificeren
Verplaatsingsniveau	100 μW Typisch, maximaal 500 μW.
Frequentietolerantie	± 10 ppm, of specificeren
Frequentiestabiliteit bij temperatuur	± 30 ppm, of specificeren
Werktemperatuur	-20°C tot +70°C, -40°C tot +85°C of specificeren
Bergingstemperatuur	-40°C tot +85°C of -55°C tot +125°C
Pakketgrootte	11.04,53,0/2,0 mm

Voor de toepassing van dit reglement geldt het volgende:

Fundamenteel		3e Overtone
3.0MHz~3.4MHz	300Ω max.	27.0~30.0MHz	150Ω max.
3.5MHz~6.0MHz	120Ω max.	30.0~50.0MHz	100Ω max.
6.0MHz~10.0MHz	60Ω max.	50.0~100.0MHz	80Ω max.
10.0~48.0MHz	40Ω max.

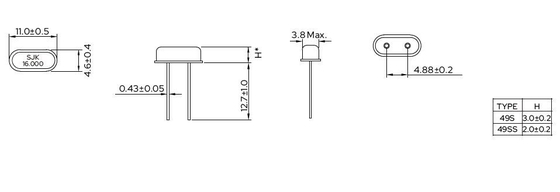

Afmetingen:

6B-serie HC-49S/SS Crystal Unit 3.0MHz tot 100.0MHz met strakke tolerantie en stabiliteit voor beveiligingssystemen 0
