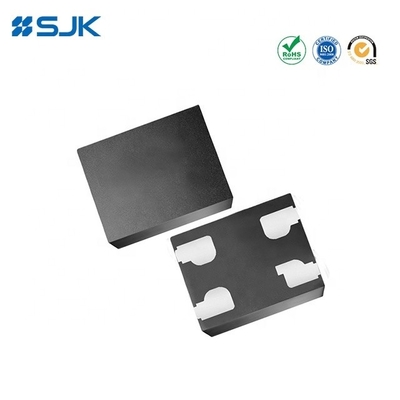

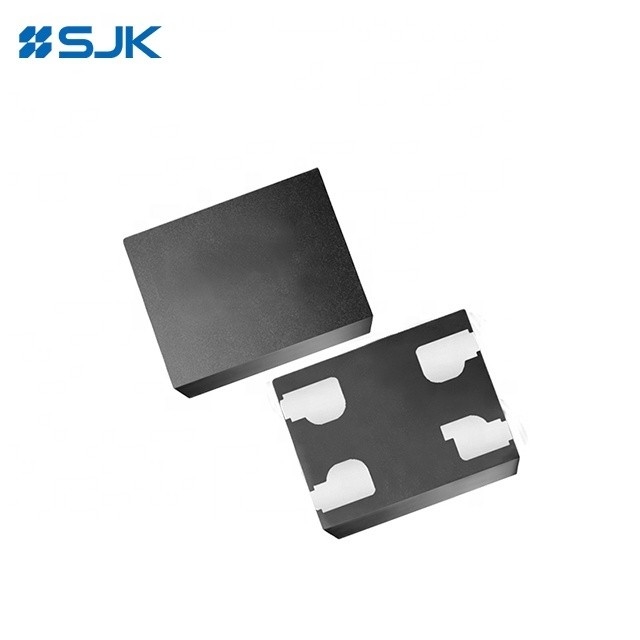

Name: LVCMOS 2520 4-pins 125,000000 mhz kristal 2,5x2,0 mm MEMS programmeerbare oscillator SJK8009
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SMD 2520 MEMS 8009 125.000000MHz
Price: 0.35 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	SMD 2520 MEMS 8009 125.000000MHz
MOQ:	3000 stuks
Prijs:	$0.35 - $0.55/pieces

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Specificatie:

125.000000MHz

Toepassing:

Industrieel

Reeks:

8009

Kenmerken:

Programmeerbare oscillator

Grootte / Afmeting:

2.5x2.0- Ik heb het gedaan.

Beschrijving:

MEMS programmeerbare oscillator

Markeren:

125.000000mhz MEMS programmeerbare oscillator

Productbeschrijving

LVCMOS 2520 4-pins 125,000000 mhz kristal 2,5x2,0 mm MEMS programmeerbare oscillator SJK8009 0

SJK8009 Programmeerbare oscillator

Model: SJK8009 serie laagvermogen MHz MEMS programmeerbare oscillator

Frequentiebereik: 110~137MHz Uitgangstype: LVCMOS/HCMOS Voerspanning: 1,8V~3,3V Frequentiestabiliteit: ±20ppm Grootte: 2,0x1.62,5x2.03,2x2.55,0x3.2, 7,0x5,0 mm Toepassingen: Ethernet, USB, medische elektronica, datacenters, audio en video, enz.

Specificaties en afmetingen

Kenmerken van de MEMS-programmabele oscillator van de serie SJK8009 met laag vermogen op MHz

Frequentiebereik van 110 MHz tot 137 MHz

Uitstekende frequentiestabiliteit tot ± 20 ppm

Laag energieverbruik van 4,9 mA bij 1,8 V

Standby-modus voor een langere levensduur van de batterij

Snelle starttijd van 5 ms

LVCMOS/HCMOS-uitgangstype

Grootte met 2,0 x 1.62,5 x 2.03,2 x 2.55,0 x 3.2, 7,0 × 5,0 mm × mm

Automatische montage en terugvloeiend solderen

Toepassingen: DSC, Ethernet, USB, SATA, IP Cam, medische elektronica, audio en video, datacenter, enz.

RoHS-compliant / Pb-vrij

Elektronische specificaties van de MEMS-programmabele oscillator van de serie SJK8009 voor laag vermogen MHz

Artikel/type	SJK8009
Uitvoertype	LVCMOS/HCMOS
Frequentiebereik	110~137MHz
Voedingsspanning	1.8V~3.3V
Frequentiestabiliteit	±20 ppm~±50 ppm, of nader specificeren
Huidig verbruik	7.5mA max.
Standby-stroom	4.3mA max.
OE uitschakelen stroom	4.2mA max.
Werktemperatuur	-40°C tot +85°C
Werkcyclus	45 tot 55%
Tijdstip van opkomst/val	2.5ns max.
Voltage Vol (max.)/Voh (min.)	10%Vcc /90%Vcc
Spanning Vil (max.)/Vih (min.)	30%Vcc /70%Vcc
Input-Pull-up-impedantie	150KΩ Max. (Pin1 Logic High)
Input-Pull-up-impedantie	2MΩ Min. (Pin1 Logic Low)
Starttijd	Maximaal vijf minuten.
Tijd inschakelen/uitzetten	122ns max.
Hervat tijd	Maximaal vijf minuten.
RMS-periode-jitter	4pS max.
Peak-to-peak periode jitter	30pS max.
RMS-fasegitter (12KHz~20MHz)	2pS max.
Bergingstemperatuur	-60°C tot +150°C
Verpakkingseenheid	2016 /2520 /3225: 3000 stuks/reel 5032 /7050: 1000 stuks per rol

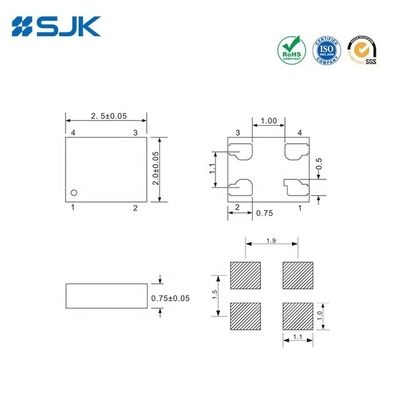

Pinfuncties en afmetingen:

OPMERKING: De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

LVCMOS 2520 4-pins 125,000000 mhz kristal 2,5x2,0 mm MEMS programmeerbare oscillator SJK8009 3

LVCMOS 2520 4-pins 125,000000 mhz kristal 2,5x2,0 mm MEMS programmeerbare oscillator SJK8009 4

LVCMOS 2520 4-pins 125,000000 mhz kristal 2,5x2,0 mm MEMS programmeerbare oscillator SJK8009 10
