Name: MEMS programmeerbare oscillator LVCMOS/HCMOS 74.175824MHz 15PF Crystal Oscillator SJK8008 SMD 2520
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SMD 2520 MEMS 8008 74.175824MHz
Price: 0.35 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	SMD 2520 MEMS 8008 74.175824MHz
MOQ:	3000 stuks
Prijs:	$0.35 - $0.55/pieces

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Specificatie:

74.175824MHz

Verpakkingstype:

Reel

Toepassing:

Industrieel

Reeks:

8008

Kenmerken:

±20 ppm~±50 ppm, of specificeren

Grootte / Afmeting:

2.5x2.0 mm

Beschrijving:

MEMS

Markeren:

SJK8008 MEMS programmeerbare oscillator

74.175824MHz MEMS programmeerbare oscillator

15PF MEMS programmeerbare oscillator

Productbeschrijving

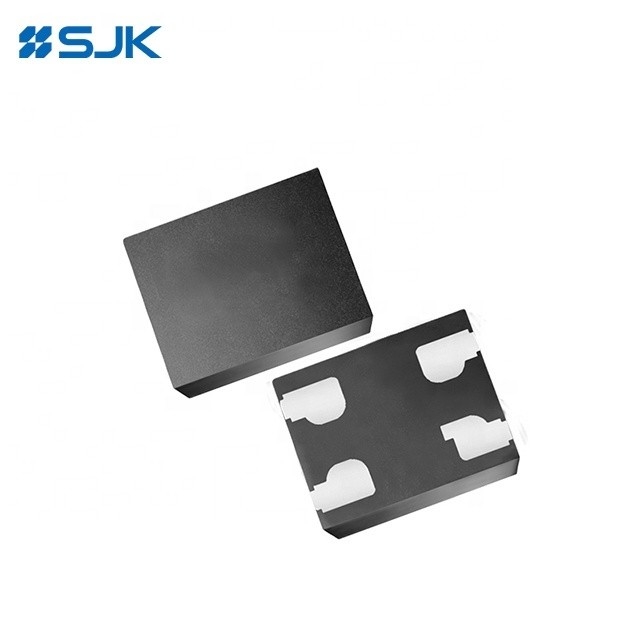

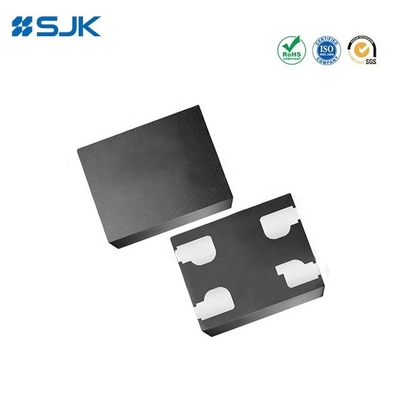

MEMS programmeerbare oscillator LVCMOS/HCMOS 74.175824MHz 15PF Crystal Oscillator SJK8008 SMD 2520 0

SJK8008 Programmeerbare oscillator

Model: SJK8008 serie laagvermogen MHz MEMS programmeerbare oscillator
Frequentiebereik: 1~110MHz
Uitgangstype: LVCMOS/HCMOS
Voerspanning: 1,8 V~3,3 V
Frequentiestabiliteit: ±20ppm
Grootte: 2,0x1.62,5x2.03,2x2.55,0x3.2, 7,0x5,0 mm
Toepassingen: Ethernet, USB, medische elektronica, datacenters, audio en video, enz.

Specificaties en afmetingen

Kenmerken van de MEMS-programmabele oscillator van de serie SJK8008 met laag vermogen op MHz

Frequentiebereik van 1 MHz tot 110 MHz

Uitstekende frequentiestabiliteit tot ± 20 ppm

Laag stroomverbruik van 3,5 mA bij 1,8 V

Standby-modus voor een langere levensduur van de batterij

Snelle starttijd van 5 ms

LVCMOS/HCMOS-uitgangstype

Grootte met 2,0 x 1.62,5 x 2.03,2 x 2.55,0 x 3.2, 7,0 × 5,0 mm × mm

Automatische montage en terugvloeiend solderen

Toepassingen: DSC, Ethernet, USB, SATA, IP Cam, medische elektronica, audio en video, datacenter, enz.

RoHS-compliant / Pb-vrij

Elektronische specificaties van de MEMS-programmabele oscillator van de serie SJK8008 met laag vermogen op MHz

Artikel/type	SJK8008
Uitvoertype	LVCMOS/HCMOS
Frequentiebereik	1~110MHz
Voedingsspanning	1.8V~3.3V
Frequentiestabiliteit	±20 ppm~±50 ppm, of nader specificeren
Huidig verbruik	4.5mA max.
Standby-stroom	4.3mA max.
OE uitschakelen stroom	4.2mA max.
Werktemperatuur	-40°C tot +85°C
Werkcyclus	45 tot 55%
Tijdstip van opkomst/val	2.5ns max.
Voltage Vol (max.)/Voh (min.)	10%Vcc /90%Vcc
Spanning Vil (max.)/Vih (min.)	30%Vcc /70%Vcc
Input-Pull-up-impedantie	150KΩ Max. (Pin1 Logic High)
Input-Pull-up-impedantie	2MΩ Min. (Pin1 Logic Low)
Starttijd	Maximaal vijf minuten.
Tijd inschakelen/uitzetten	130 ns max.
Hervat tijd	Maximaal vijf minuten.
RMS-periode-jitter	3pS Max.
Peak-to-peak periode jitter	30pS max.
RMS-fasegitter (12KHz~20MHz)	2pS max.
Bergingstemperatuur	-60°C tot +150°C

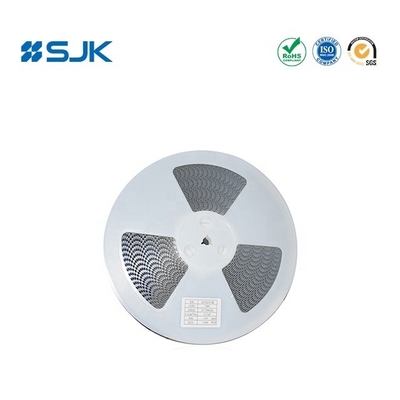

Verpakkingseenheid	2016 /2520 /3225: 3000 stuks/reel 5032 /7050: 1000 stuks per rol

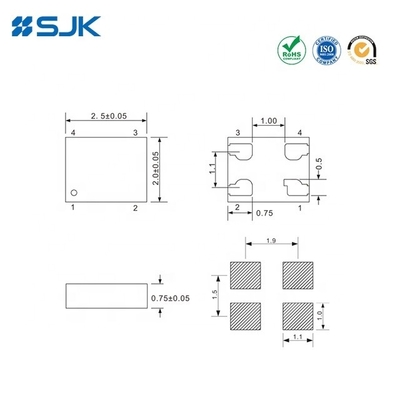

Pinfuncties en afmetingen:

OPMERKING: De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

MEMS programmeerbare oscillator LVCMOS/HCMOS 74.175824MHz 15PF Crystal Oscillator SJK8008 SMD 2520 3

MEMS programmeerbare oscillator LVCMOS/HCMOS 74.175824MHz 15PF Crystal Oscillator SJK8008 SMD 2520 4

MEMS programmeerbare oscillator LVCMOS/HCMOS 74.175824MHz 15PF Crystal Oscillator SJK8008 SMD 2520 10

Tags:

3225 MEMS Oscillator

20ppm MEMS Oscillator

7050 CMOS MEMS Oscillator

Verwante producten

video

SJK8209 2520 MEMS-oscillator met hoge frequentie 80 tot 220 MHz ±10 tot ±50 ppm Voor telecommunicatie, netwerken

Krijg Beste Prijs

video

SJK8208 5032 1 tot 80MHz, ±10 tot ±50 ppm Oscillator Oscillator voor industrie, telecom, opslag, networt

Krijg Beste Prijs

video

SJK8009 7050 Low Power MEMS Oscillator Met 115 tot 137MHz SOT23-5 Pakket -40~+125°C

Krijg Beste Prijs

video

SJK8009 5032 Low Power MEMS Oscillator Met 115 tot 137MHz SOT23-5 Pakket -40~+125°C

Krijg Beste Prijs

video

SJK8009 3225 Low Power Oscillator Met 115 tot 137MHz SOT23-5 Pakket -40~+125°C

Krijg Beste Prijs

video

SJK8009 2520 Grootte Laagvermogen Hoogfrequentie Oscillator Met 115 Tot 137MHz -40~+125°C

Krijg Beste Prijs

video

115 tot 137MHz laagvermogen hoogfrequente oscillator met LVCMOS/HCMOS SOT23-5 Pakket -40~+125°C

Krijg Beste Prijs

video

Hoogtemperatuuroscillatorondersteuning 1 tot 110 MHz, ±20ppm XO-SE Type 1.8V -40~+125°C

Krijg Beste Prijs

Details Van De Producten

Huis > Producten >

MEMS-oscillator met laag vermogen

MEMS programmeerbare oscillator LVCMOS/HCMOS 74.175824MHz 15PF Crystal Oscillator SJK8008 SMD 2520

Alle Categorieën

Kristalresonator

Reeks 6A, HC-49/U Crystal Unit

Serie 6B, HC-49S/SS Crystal Unit

Serie 6C, HC-49SMD/49SSMD Crystal Unit

HC-M49SMD-kristallen van de serie 6P

Serie 6D, UM-1 Crystal Unit

Serie 6Z, cilindrische kristallen eenheid

Serie 7S, SMD 1210 naadkristallen eenheid

Serie 7Y, SMD 1612 naadkristallen eenheid

Serie 7F, SMD 2016 Naadkristal-eenheid

Serie 7E, SMD 2520 naadkristallen eenheid

Serie 7U, SMD 3225 naadkristallen eenheid

Serie 7I, SMD 5032 naadkristallen eenheid

Serie 6G, SMD 6035 naadkristallen eenheid

Serie 6F, SMD 7050 naadkristallen eenheid

Serie 7Z, SMD 2520 glaskristallen eenheid

Serie 7V, SMD 3225 glaskristallen eenheid

Serie 6I, SMD 5032 glaskristallen eenheid

SMD 6035 Glaskristallen eenheid

32.768KHz stemvork kristal

Serie 7K, SMD 1610 Tuning Fork Crystal

Serie 7R, SMD 2012 Tuning Fork Crystal

Serie 7L, SMD 3215 Tuning Fork Crystal

Serie 7M, SMD 7015 Tuning Fork Crystal

Serie 6LC, SMD 8038 Tuning Fork Crystal

Serie 6LB, SMD 206B Tuning Fork Crystal

Serie 6K6, doorgat 2*6mm tuningfork kristal

Serie 6K8, door-gat 3*8mm Tuning Fork Crystal

Kristaloscillator

Série 8N, SMD 1612 Crystal Oscillator

Serial 1N, SMD 2016 Crystal Oscillator

Serie 2N, SMD 2520 Crystal Oscillator

Serie 3N, SMD 3225 Crystal Oscillator

Série 7N, SMD 5032 Crystal Oscillator

Série 6N, SMD 7050 Crystal Oscillator

Serie 9N, SMD 1490 Crystal Oscillator

Series 6MF, doorgat-kristallen oscillator van volledige grootte

Series 6MH, halve grootte kristal oscillator

Differentiële oscillator

Série 3J, SMD 3225 LVPECL-uitgangsoscillator

LVDS-uitgangsoscillator van de serie 3D, SMD 3225

Omschakelaar van de serie 3H, SMD 3225 HCSL

Opschuiver van de serie 5J, SMD 5032 LVPECL

Serial 5D, SMD 5032 LVDS-uitgangsoscillator

De in punt 5.4.1 bedoelde parameters moeten worden gebruikt voor de berekening van de afmetingen van

Série 7J, SMD 7050 LVPECL-uitgangsoscillator

Serial 7B, SMD 7050 LVDS-uitgangsoscillator

Omschakelaar van de serie 7H, SMD 7050 HCSL

Omschrijving van de uitgangs-oscillator

LVDS-uitgangsoscillator van de serie 9D, SMD 1490

OCXO

Serie 1X, SMD 9*7 Grootte OCXO

Serie 9X, SMD 1495 Grootte OCXO

Serie 5X, SMD 252211 Grootte OCXO

Serie 2X, doorgat OCXO

Serie 3X, doorgat 20*20 OCXO

Serie 9M, doorgat 252512 OCXO

Serie 6X, doorgat 362712 Grootte OCXO

TCXO/VC-TCXO

Serie 7X, SMD 2016 TCXO / VC-TCXO

Serie 7Q, SMD 2520 TCXO / VC-TCXO Clipped Sinus Wave

Serie 7T, SMD 3225 TCXO / VC-TCXO CMOS

Serie 5T, SMD 5032 TCXO / VC-TCXO

Serie 8T, SMD 7050 TCXO / VC-TCXO

Serie 9T, SMD 1490 TCXO / VC-TCXO

Serie 6T, doorgat TCXO / VC-TCXO

SMD 1612 TCXO/VC-TCXO van serie 1T

SMD 3225 TCXO /VC-TCXO van serie 8W (Clipped sine wave)

SMD serie 7W 2520 TCXO /VC-TCXO (CMOS)

VCXO

Serie 3S, SMD 3225 CMOS-uitgang VCXO

Serie 3P, SMD 3225 LVPECL Uitgang VCXO

Serie 5S, SMD 5032 CMOS-uitgang VCXO

Serie 5P, SMD 5032 LVPECL Uitgang VCXO

Serial 5V, SMD 5032 LVDS Uitgang VCXO

Serie 6S, SMD 7050 CMOS-uitgang VCXO

Serie 7P, SMD 7050 LVPECL Uitgang VCXO

Serial 6V, SMD 7050 LVDS Uitgang VCXO

Serie 9S, SMD 1490 CMOS-uitgang VCXO

Serie 9P, SMD 1490 LVPECL Uitgang VCXO

Serial 9V, SMD 1490 LVDS Uitgang VCXO

Serie 6RF, doorgat VCXO in volle grootte

Serie 6RH, doorgat halfgroot VCXO

RTC 32,768 KHz-oscillator

Systeem voor het opstellen van een RTC-oscillator

Serie 2D, SMD 2520 RTC oscillator

Ossillator van de serie 3C, SMD 3225 RTC

Série 5B, SMD 5032 RTC oscillator

Ossillator van de serie 7A, SMD 7050 RTC

MCF (monolithisch kristalfilter)

HC-49T kristalfilter

UM-1 kristalfilter

UM-5 kristalfilter

CF 2-pool kristalfilter

CF 3-pool kristalfilter

CF 4-pool kristalfilter

Ceramische resonator

Keramische resonatoren van het type ZTA, DIP en SMD

Keramische resonatoren van het type ZTT, DIP en SMD

Keramische resonatoren van het type ZTB, DIP en SMD van de serie

Keramisch filter

Serie LT10.7, DIP & SMD type keramisch filter

Seramisch filter van het type LT/LTS, DIP en SMD van de serie

Serie LT455...W, DIP-type keramisch filter

Serie LT455...U, DIP-type keramisch filter

Serie LT450...W, DIP-type keramisch filter

Serie LT450...U, DIP-type keramisch filter

Keramische val van het type DIP van de serie XT

SAW-resonator

F-11, DIP zaagresonator (4 pin)

D-11, DIP zaagresonator (3 pin)

TO-39, DIP zaagresonator (3 pin)

Serie 6AW, SMD 3225 zaagresonator

HC-49SMD SAW-resonator

SMD QCC4A SAW-resonator (5.0*3.5)

SMD DCC6C ZAAG-resonator (3*3)

SMD DCC6 SAW-resonator (3.8*3.8)

SMD QCC8C SAW-resonator (5.0*5.0)

SMD 2016 SAW Resonator ((2 Pin)

SMD 1814 SAW-resonator

SMD 6026 SAW-resonator

GESOEGE FILTER

Serie 5AW, SMD 2520 SAW-filter

TO-39, DIP SAW Filter (3 pin)

SMD DCC6C SAW-filter (3*3)

SMD DCC6 SAW-filter (3.8*3.8)

SMD QCC8B SAW-filter (3.8*3.8)

SMD QCC8C SAW-filter (5.0*5.0)

SMD QCC8D SAW Filter (3*3)

QCC12 SAW-filter ((13.3*6.5)

MEMS-oscillator met laag vermogen

SJK8008-2016 MEMS-oscillator

SJK8008-2520 MEMS-oscillator

SJK8008-3225 MEMS-oscillator

SJK8008-5032 MEMS oscillator

SJK8008-7050 MEMS oscillator

SJK8009-2016 MEMS-oscillator

SJK8009-2520 MEMS-oscillator

SJK8009-3225 MEMS oscillator

SJK8009-5032 MEMS oscillator

SJK8009-7050 MEMS oscillator

SJK8208-5032 MEMS-oscillator

SJK8209-2520 MEMS-oscillator

SJK9005-2520 MEMS oscillator

SJK8918-Hoge temperatuur oscillator (-40~+125°C)

SJK8009-115 tot 137 MHz, laagvermogensoscillator

Differentiële MEMS-oscillator

SJK9121-3225 MEMS LVPECL Uitgangsoscillator

SJK9121-3225 MEMS LVDS-uitgangsoscillator

SJK9365-3225 MEMS HCSL-uitgangsscillator

SJK9121-5032 MEMS LVPECL Uitgangsoscillator

SJK9121-5032 MEMS LVDS-uitgangsoscillator

SJK9365-5032 MEMS HCSL-uitgangsscillator

SJK9121-7050 MEMS LVPECL Uitgangsoscillator

SJK9121-7050 MEMS LVDS-uitgangsoscillator

SJK9365-7050 MEMS HCSL-uitgangsscillator

SJK9366-1 tot 220 MHz, Low Jitter Differential XO,LVDS, LVPECL & LVDS

SJK9121-1 tot 220 MHz, ±10 tot ±50 ppm Differentiële XO LVDS & LVPECL

MEMS programmeerbare oscillator LVCMOS/HCMOS 74.175824MHz 15PF Crystal Oscillator SJK8008 SMD 2520

Merknaam:	SJK
Modelnummer:	SMD 2520 MEMS 8008 74.175824MHz
MOQ:	3000 stuks
Prijs:	$0.35 - $0.55/pieces

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Merknaam:

SJK

Modelnummer:

SMD 2520 MEMS 8008 74.175824MHz

Specificatie:

74.175824MHz

Verpakkingstype:

Reel

Toepassing:

Industrieel

Reeks:

8008

Kenmerken:

±20 ppm~±50 ppm, of specificeren

Grootte / Afmeting:

2.5x2.0 mm

Beschrijving:

MEMS

Min. bestelaantal:

3000 stuks

Prijs:

$0.35 - $0.55/pieces

Markeren:

SJK8008 MEMS programmeerbare oscillator

74.175824MHz MEMS programmeerbare oscillator

15PF MEMS programmeerbare oscillator

Productbeschrijving

MEMS programmeerbare oscillator LVCMOS/HCMOS 74.175824MHz 15PF Crystal Oscillator SJK8008 SMD 2520 0

SJK8008 Programmeerbare oscillator

Specificaties en afmetingen

Kenmerken van de MEMS-programmabele oscillator van de serie SJK8008 met laag vermogen op MHz

Frequentiebereik van 1 MHz tot 110 MHz

Uitstekende frequentiestabiliteit tot ± 20 ppm

Laag stroomverbruik van 3,5 mA bij 1,8 V

Standby-modus voor een langere levensduur van de batterij

Snelle starttijd van 5 ms

LVCMOS/HCMOS-uitgangstype

Grootte met 2,0 x 1.62,5 x 2.03,2 x 2.55,0 x 3.2, 7,0 × 5,0 mm × mm

Automatische montage en terugvloeiend solderen

Toepassingen: DSC, Ethernet, USB, SATA, IP Cam, medische elektronica, audio en video, datacenter, enz.

RoHS-compliant / Pb-vrij

Elektronische specificaties van de MEMS-programmabele oscillator van de serie SJK8008 met laag vermogen op MHz

Artikel/type	SJK8008
Uitvoertype	LVCMOS/HCMOS
Frequentiebereik	1~110MHz
Voedingsspanning	1.8V~3.3V
Frequentiestabiliteit	±20 ppm~±50 ppm, of nader specificeren
Huidig verbruik	4.5mA max.
Standby-stroom	4.3mA max.
OE uitschakelen stroom	4.2mA max.
Werktemperatuur	-40°C tot +85°C
Werkcyclus	45 tot 55%
Tijdstip van opkomst/val	2.5ns max.
Voltage Vol (max.)/Voh (min.)	10%Vcc /90%Vcc
Spanning Vil (max.)/Vih (min.)	30%Vcc /70%Vcc
Input-Pull-up-impedantie	150KΩ Max. (Pin1 Logic High)
Input-Pull-up-impedantie	2MΩ Min. (Pin1 Logic Low)
Starttijd	Maximaal vijf minuten.
Tijd inschakelen/uitzetten	130 ns max.
Hervat tijd	Maximaal vijf minuten.
RMS-periode-jitter	3pS Max.
Peak-to-peak periode jitter	30pS max.
RMS-fasegitter (12KHz~20MHz)	2pS max.
Bergingstemperatuur	-60°C tot +150°C
Verpakkingseenheid	2016 /2520 /3225: 3000 stuks/reel 5032 /7050: 1000 stuks per rol

Pinfuncties en afmetingen:

OPMERKING: De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

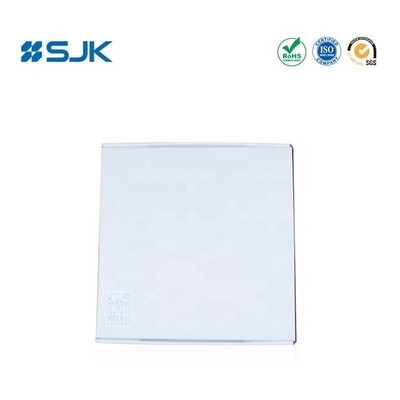

MEMS programmeerbare oscillator LVCMOS/HCMOS 74.175824MHz 15PF Crystal Oscillator SJK8008 SMD 2520 3

MEMS programmeerbare oscillator LVCMOS/HCMOS 74.175824MHz 15PF Crystal Oscillator SJK8008 SMD 2520 4

MEMS programmeerbare oscillator LVCMOS/HCMOS 74.175824MHz 15PF Crystal Oscillator SJK8008 SMD 2520 10

Tags:

Kristalresonator

Reeks 6A, HC-49/U Crystal Unit

Serie 6B, HC-49S/SS Crystal Unit

Serie 6C, HC-49SMD/49SSMD Crystal Unit

HC-M49SMD-kristallen van de serie 6P

Serie 6D, UM-1 Crystal Unit

Serie 6Z, cilindrische kristallen eenheid

Serie 7S, SMD 1210 naadkristallen eenheid

Serie 7Y, SMD 1612 naadkristallen eenheid

Serie 7F, SMD 2016 Naadkristal-eenheid

Serie 7E, SMD 2520 naadkristallen eenheid

Serie 7U, SMD 3225 naadkristallen eenheid

Serie 7I, SMD 5032 naadkristallen eenheid

Serie 6G, SMD 6035 naadkristallen eenheid

Serie 6F, SMD 7050 naadkristallen eenheid

Serie 7Z, SMD 2520 glaskristallen eenheid

Serie 7V, SMD 3225 glaskristallen eenheid

Serie 6I, SMD 5032 glaskristallen eenheid

SMD 6035 Glaskristallen eenheid

32.768KHz stemvork kristal

Serie 7K, SMD 1610 Tuning Fork Crystal

Serie 7R, SMD 2012 Tuning Fork Crystal

Serie 7L, SMD 3215 Tuning Fork Crystal

Serie 7M, SMD 7015 Tuning Fork Crystal

Serie 6LC, SMD 8038 Tuning Fork Crystal

Serie 6LB, SMD 206B Tuning Fork Crystal

Serie 6K6, doorgat 2*6mm tuningfork kristal

Serie 6K8, door-gat 3*8mm Tuning Fork Crystal

Kristaloscillator

Série 8N, SMD 1612 Crystal Oscillator

Serial 1N, SMD 2016 Crystal Oscillator

Serie 2N, SMD 2520 Crystal Oscillator

Serie 3N, SMD 3225 Crystal Oscillator

Série 7N, SMD 5032 Crystal Oscillator

Série 6N, SMD 7050 Crystal Oscillator

Serie 9N, SMD 1490 Crystal Oscillator

Series 6MF, doorgat-kristallen oscillator van volledige grootte

Series 6MH, halve grootte kristal oscillator

Differentiële oscillator

Série 3J, SMD 3225 LVPECL-uitgangsoscillator

LVDS-uitgangsoscillator van de serie 3D, SMD 3225

Omschakelaar van de serie 3H, SMD 3225 HCSL

Opschuiver van de serie 5J, SMD 5032 LVPECL

Serial 5D, SMD 5032 LVDS-uitgangsoscillator

De in punt 5.4.1 bedoelde parameters moeten worden gebruikt voor de berekening van de afmetingen van

Série 7J, SMD 7050 LVPECL-uitgangsoscillator

Serial 7B, SMD 7050 LVDS-uitgangsoscillator

Omschakelaar van de serie 7H, SMD 7050 HCSL

Omschrijving van de uitgangs-oscillator

LVDS-uitgangsoscillator van de serie 9D, SMD 1490

OCXO

Serie 1X, SMD 9*7 Grootte OCXO

Serie 9X, SMD 14*9*5 Grootte OCXO

Serie 5X, SMD 25*22*11 Grootte OCXO

Serie 2X, doorgat OCXO

Serie 3X, doorgat 20*20 OCXO

Serie 9M, doorgat 25*25*12 OCXO

Serie 6X, doorgat 36*27*12 Grootte OCXO

TCXO/VC-TCXO

Serie 7X, SMD 2016 TCXO / VC-TCXO

Serie 7Q, SMD 2520 TCXO / VC-TCXO Clipped Sinus Wave

Serie 7T, SMD 3225 TCXO / VC-TCXO CMOS

Serie 5T, SMD 5032 TCXO / VC-TCXO

Serie 8T, SMD 7050 TCXO / VC-TCXO

Serie 9T, SMD 1490 TCXO / VC-TCXO

Serie 6T, doorgat TCXO / VC-TCXO

SMD 1612 TCXO/VC-TCXO van serie 1T

SMD 3225 TCXO /VC-TCXO van serie 8W (Clipped sine wave)

SMD serie 7W 2520 TCXO /VC-TCXO (CMOS)

VCXO

Serie 3S, SMD 3225 CMOS-uitgang VCXO

Serie 3P, SMD 3225 LVPECL Uitgang VCXO

Serie 5S, SMD 5032 CMOS-uitgang VCXO

Serie 5P, SMD 5032 LVPECL Uitgang VCXO

Serial 5V, SMD 5032 LVDS Uitgang VCXO

Serie 6S, SMD 7050 CMOS-uitgang VCXO

Serie 7P, SMD 7050 LVPECL Uitgang VCXO

Serial 6V, SMD 7050 LVDS Uitgang VCXO

Serie 9S, SMD 1490 CMOS-uitgang VCXO

Serie 9P, SMD 1490 LVPECL Uitgang VCXO

Serie 9X, SMD 1495 Grootte OCXO

Serie 5X, SMD 252211 Grootte OCXO

Serie 9M, doorgat 252512 OCXO

Serie 6X, doorgat 362712 Grootte OCXO
