Name: SMD 2520 MEMS Programmeerbare oscillator CMOS 75MHz 20PF ± 20ppm 3.3V Kristal oscillator
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SMD MEMS 8008 75MHz
Price: 49.60 USD
Availability: InStock

Merknaam:	SJK
Modelnummer:	SMD MEMS 8008 75MHz
MOQ:	100 stuks
Prijs:	$0.60/pieces 100-999 pieces

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Specificatie:

75MHz 20PF ±20ppm

Verpakkingstype:

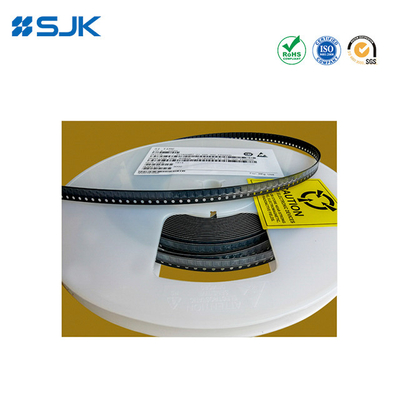

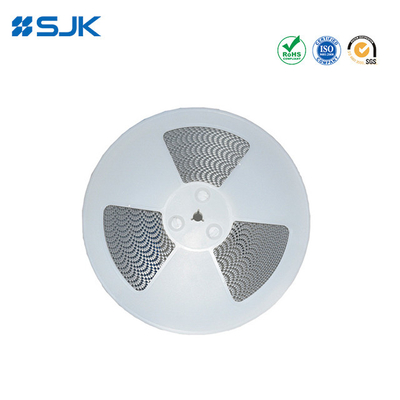

3000/REEL

Toepassing:

Industrieel

Reeks:

8008

Kenmerken:

Programmeerbare oscillator

Grootte / Afmeting:

2.0x1,6 mm

Beschrijving:

Memsoscillator

Markeren:

2520 MEMS programmeerbare oscillator

75 MHz kristal oscillator

Productbeschrijving

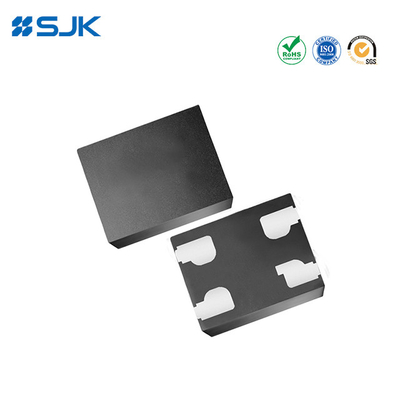

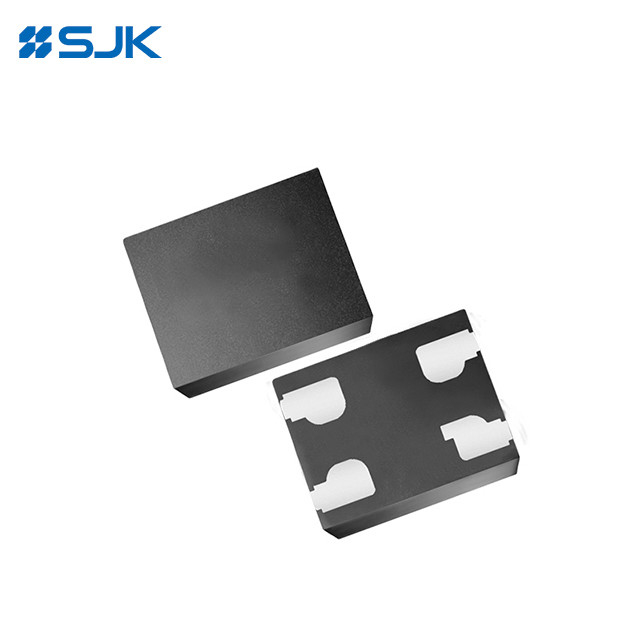

SMD 2520 MEMS Programmeerbare oscillator CMOS 75MHz 20PF ± 20ppm 3.3V Kristal oscillator 0

SJK8008 Programmeerbare oscillator

Model: SJK8008 serie laagvermogen MHz MEMS programmeerbare oscillator
Frequentiebereik: 1~110MHz
Uitgangstype: LVCMOS/HCMOS
Voerspanning: 1,8 V~3,3 V
Frequentiestabiliteit: ±20ppm
Grootte: 2,0x1.62,5x2.03,2x2.55,0x3.2, 7,0x5,0 mm
Toepassingen: Ethernet, USB, medische elektronica, datacenters, audio en video, enz.

Specificaties en afmetingen

Kenmerken van de MEMS-programmabele oscillator van de serie SJK8008 met laag vermogen op MHz

Frequentiebereik van 1 MHz tot 110 MHz

Uitstekende frequentiestabiliteit tot ± 20 ppm

Laag stroomverbruik van 3,5 mA bij 1,8 V

Standby-modus voor een langere levensduur van de batterij

Snelle starttijd van 5 ms

LVCMOS/HCMOS-uitgangstype

Grootte met 2,0 x 1.62,5 x 2.03,2 x 2.55,0 x 3.2, 7,0 × 5,0 mm × mm

Automatische montage en terugvloeiend solderen

Toepassingen: DSC, Ethernet, USB, SATA, IP Cam, medische elektronica, audio en video, datacenter, enz.

RoHS-compliant / Pb-vrij

Elektronische specificaties van de MEMS-programmabele oscillator van de serie SJK8008 met laag vermogen op MHz

Artikel/type	SJK8008
Uitvoertype	LVCMOS/HCMOS
Frequentiebereik	1~110MHz
Voedingsspanning	1.8V~3.3V
Frequentiestabiliteit	±20 ppm~±50 ppm, of nader specificeren
Huidig verbruik	4.5mA max.
Standby-stroom	4.3mA max.
OE uitschakelen stroom	4.2mA max.
Werktemperatuur	-40°C tot +85°C
Werkcyclus	45 tot 55%
Tijdstip van opkomst/val	2.5ns max.
Voltage Vol (max.)/Voh (min.)	10%Vcc /90%Vcc
Spanning Vil (max.)/Vih (min.)	30%Vcc /70%Vcc
Input-Pull-up-impedantie	150KΩ Max. (Pin1 Logic High)
Input-Pull-up-impedantie	2MΩ Min. (Pin1 Logic Low)
Starttijd	Maximaal vijf minuten.
Tijd inschakelen/uitzetten	130 ns max.
Hervat tijd	Maximaal vijf minuten.
RMS-periode-jitter	3pS Max.
Peak-to-peak periode jitter	30pS max.
RMS-fasegitter (12KHz~20MHz)	2pS max.
Bergingstemperatuur	-60°C tot +150°C
Verpakkingseenheid	2016 /2520 /3225: 3000 stuks/reel 5032 /7050: 1000 stuks per rol

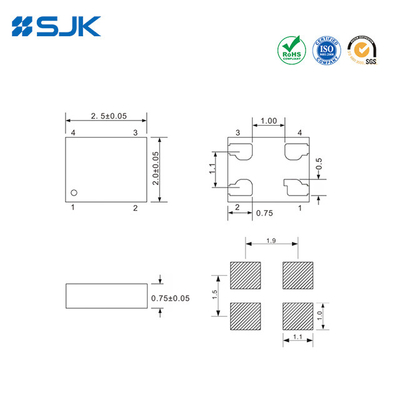

Pinfuncties en afmetingen:

OPMERKING: De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
